パルスレーザダイオード

L15326-01

高信頼性LiDARに最適な4チャンネルアレイ表面実装型パルスレーザダイオードです。信頼性の高い中空セラミックパッケージに実装しており、短パルス動作と高ピークパワー出力が容易です。また、3スタック構造のアノードが独立電極、カソードがコモン電極なため、同時発光や個別駆動が可能です。

型名 L15326-01
タイプ 3スタックPLD
パルス順電流 25 A
パルス幅 10 ns
デューティ比 0.05 %
動作温度 - 40 to + 105 ℃
保存温度 - 40 to + 125 ℃
ピーク発振波長 min. 895 nm
ピーク発振波長 typ. 905 nm
ピーク発振波長 max. 915 nm
光パルス出力(ピーク出力) typ. 70 W
スペクトル半値幅 typ. 4 nm
動作電圧 typ. 13 V
上昇時間 max. 2 ns
発光幅 230 × 10 μm
ビーム広がり角(水平) min. 6 °
ビーム広がり角(水平) typ. 10 °
ビーム広がり角(水平) max. 14 °
ビーム広がり角(垂直) min. 20 °
ビーム広がり角(垂直) typ. 25 °
ビーム広がり角(垂直) max. 30 °
しきい値電流 typ. 0.6 A
パッケージ セラミック

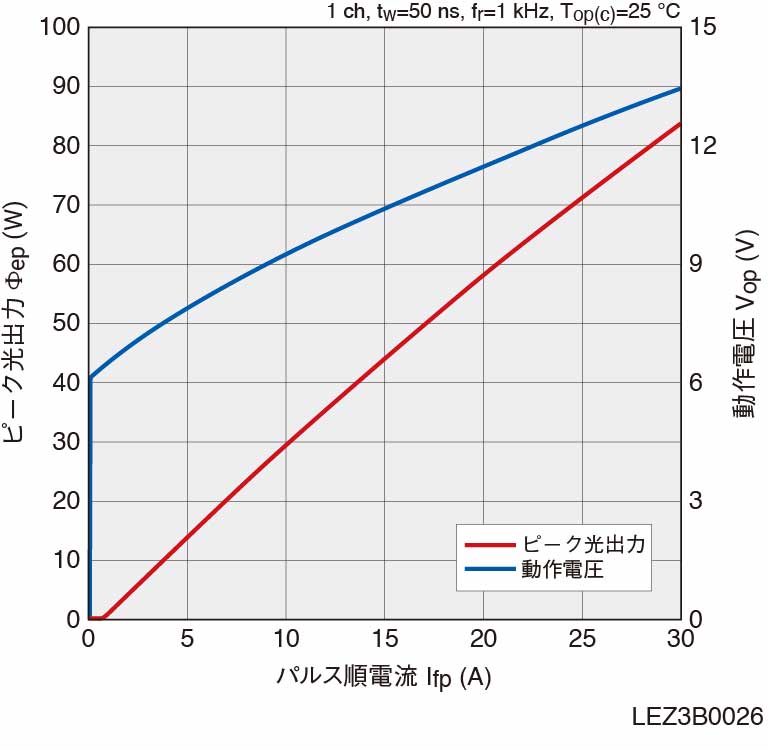

ピーク光出力 -パルス順電流特性および動作電圧-パルス順電流

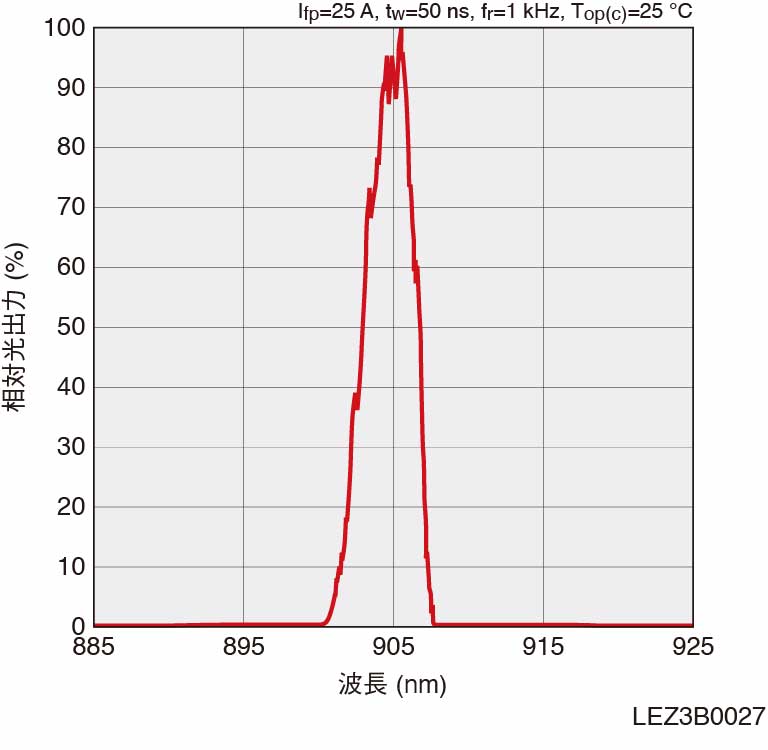

発光スペクトル

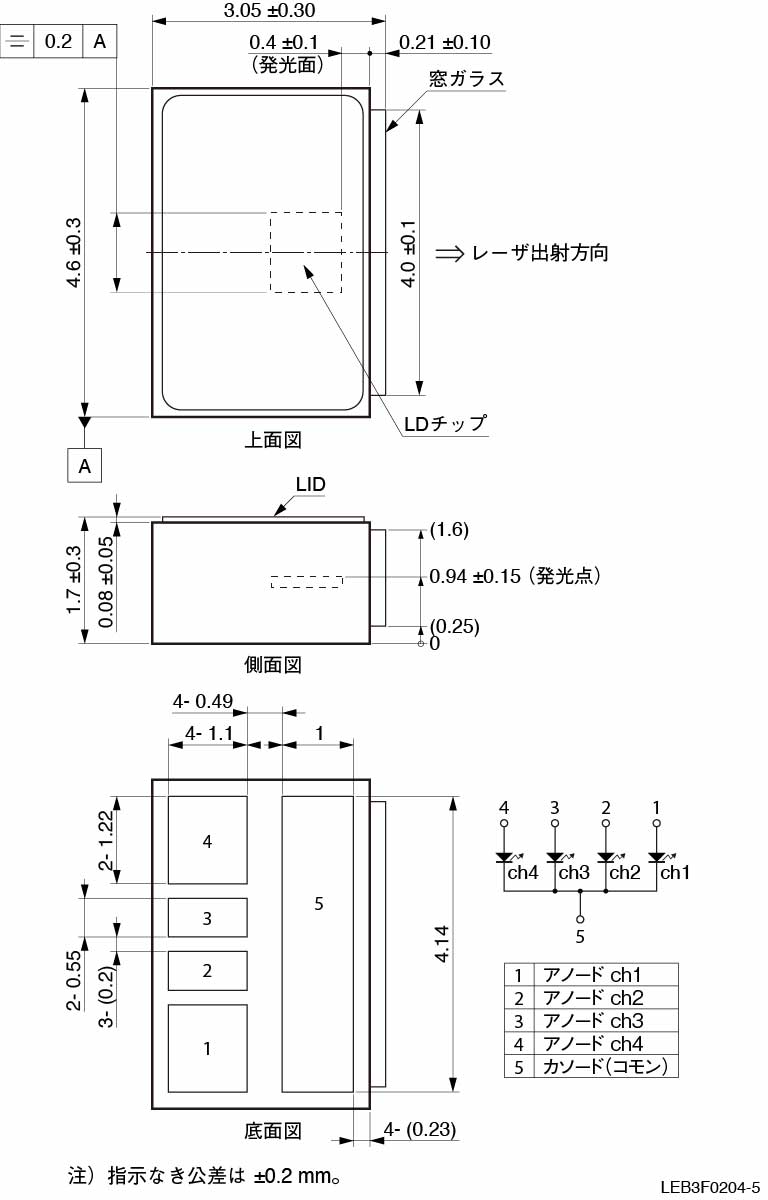

外形寸法図(単位:mm)
