FDSS-GX カイネティクスプレートイメージャ
C15711-02
FDSS-GXは、創薬スクリーニング分野で培った技術を最大限に活かしたハイスループットスクリーニング（HTS）向けのカイネティクスプレートイメ―ジャです。蛍光/発光測定における高い定量性が特徴であるFDSS専用qCMOSセンサと、正確性かつ再現性のよい微量分注を可能にする全ウエル独立ピストン内蔵の分注ヘッド（1536 ch チップ式/384 ch チップ式/96 ch チップ式）を用いることで、薬剤のプレート一括分注・同時測定及び解析を実現しました。オプションパーツの組み合わせにより、ユーザーの目的に合わせたロボットフリーのセミオートメーションシステムの構築が可能です。
特長
1. qCMOSセンサによる高感度、高解像度イメージング
FDSS-GXの光学系には、高感度qCMOSセンサを標準搭載しています。
蛍光・発光検出において、微弱光領域での高い定量性を実現するとともに、高ダイナミックレンジにより検出領域が拡大したことで、幅広い領域で高いリニアリティを有した測定が可能です。
また、素子サイズの大きいqCMOSセンサにより、高解像度のマイクロプレート一括イメージング・測定をすることができます。
● Fluoresceinを用いた検量線
蛍光測定において、0.03 nM Fluorescein* （露光時間 50 ms） を検出することが可能です。
下図はFluoresceinの濃度依存性を示した検量線及びS/N比と測定時のマイクロプレート画像です。幅広い領域で、リニアリティのある測定を実現することができます。
*弊社測定条件下での実測値です。

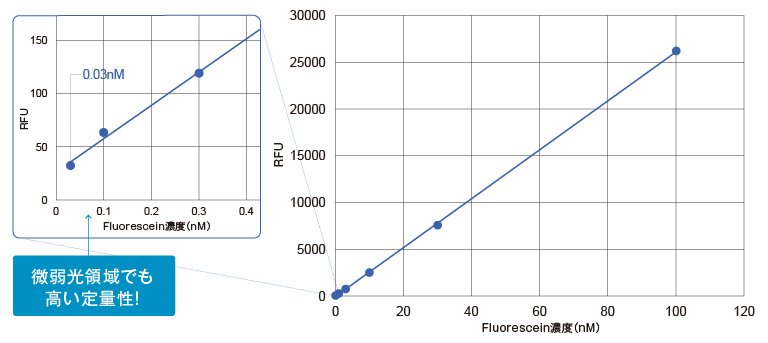

qCMOSセンサ Fluorescein 濃度依存性

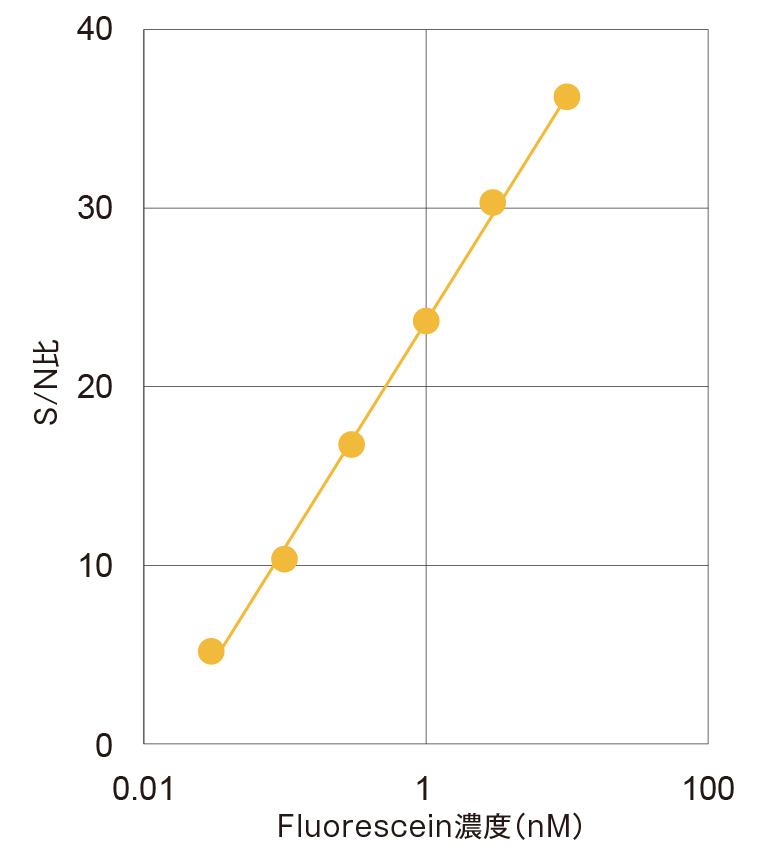

Fluorescein 濃度依存性 S/N比

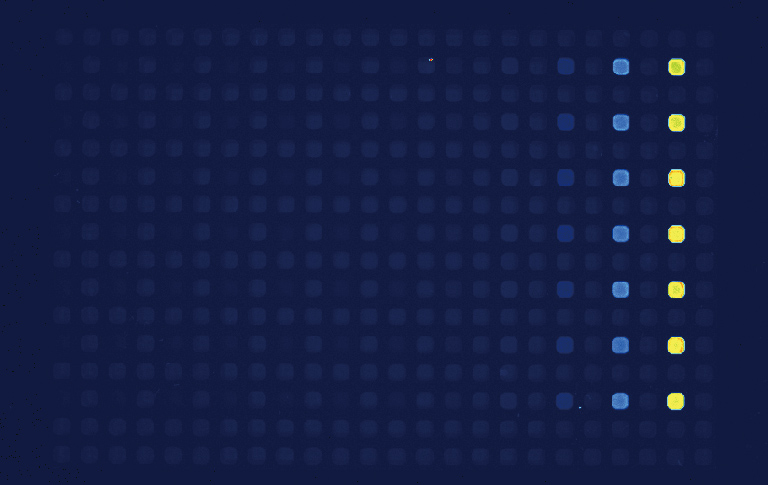

マイクロプレート画像
（384マイクロプレート）
● Luciferaseを用いた検量線
発光測定において、計算上 3.9 fg Luciferase* （露光時間 5 sec）の検出が可能です。
下図はLuciferaseの濃度依存性を示した検量線と測定時のマイクロプレート画像です。幅広い領域で、リニアリティのある測定を実現することができます。
*弊社測定条件下での理論値です。

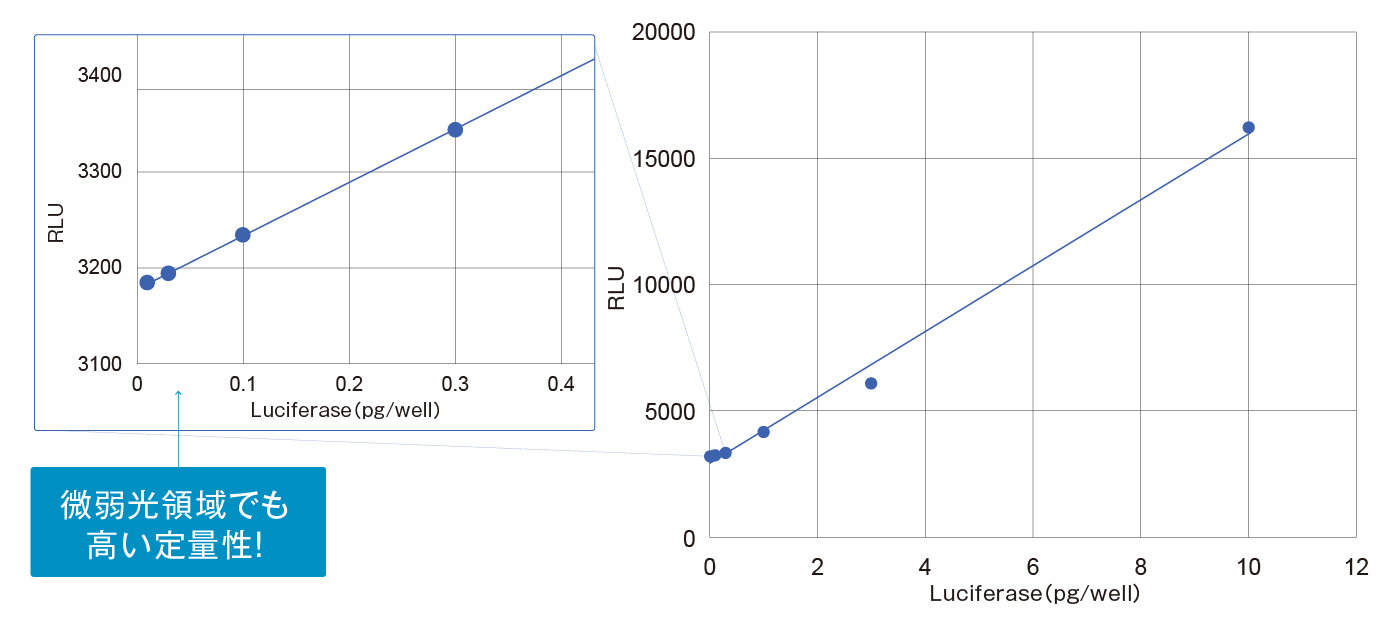

qCMOSセンサ Luciferase 濃度依存性

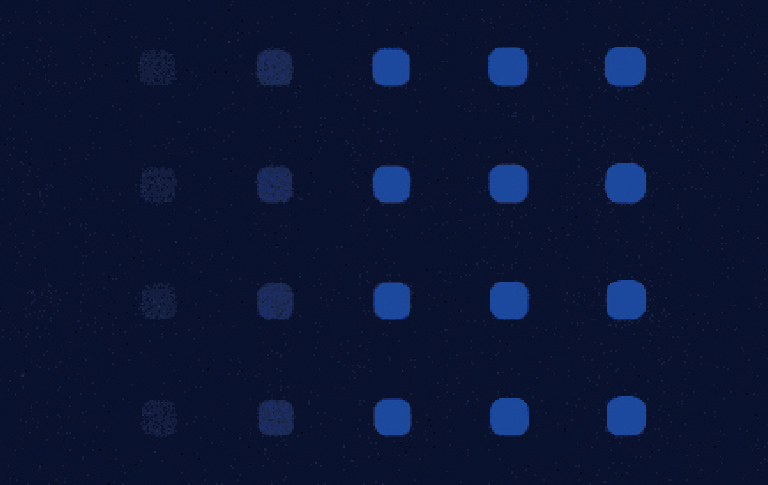

マイクロプレート画像
（384マイクロプレート）

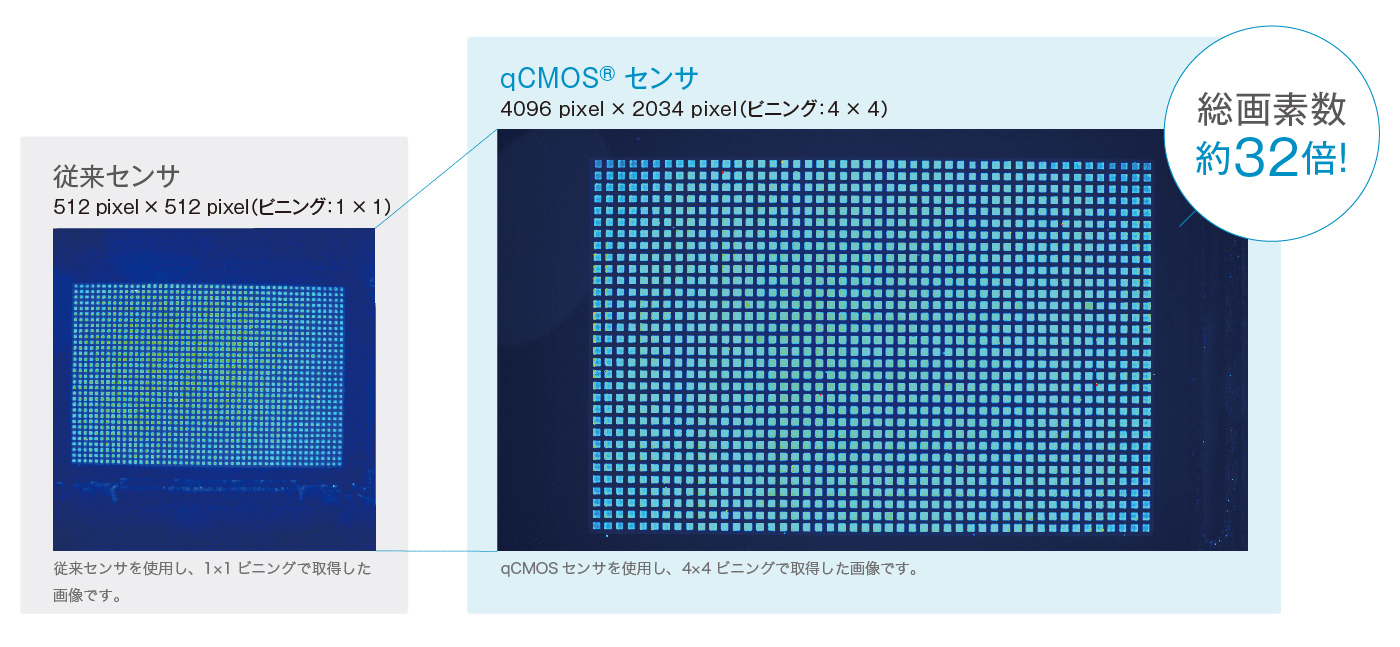

● マイクロプレート全体イメージング比較
素子サイズの大きいqCMOSセンサを使用した高解像度のプレート一括イメージング・測定が可能です。
（1536マイクロプレート、サンプル：B-Beads）
2. 1536ch独立ピストン分注ヘッドを用いたマイクロプレート一括分注
FDSS-GXは、1536 chで全ウエル独立ピストンによる容量可変、エア溜まりが少ない金属製のピストン・シリンダーの搭載、専用ディスポーザブルチップの採用により、正確性かつ再現性のよい微量分注を実現します。96 ch・384 ch分注ヘッドも選択可能です。

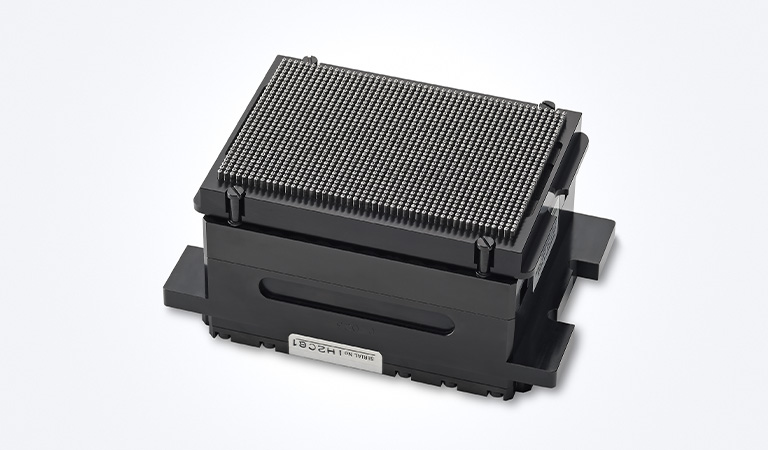

分注ヘッド（1536 chチップ式）A15623-28

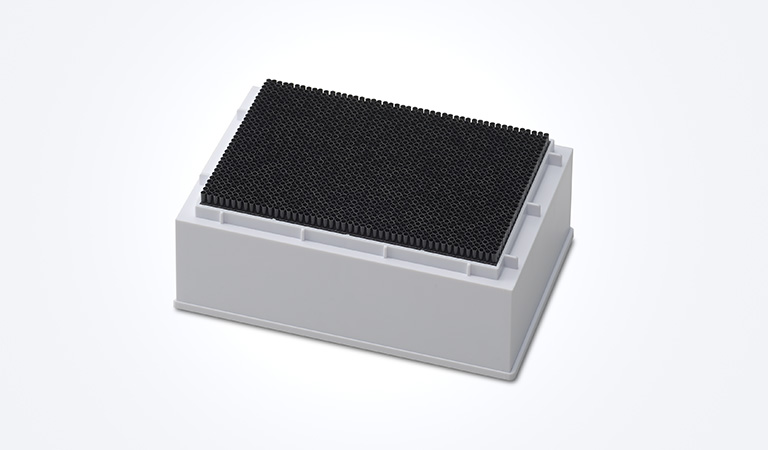

1536黒チップ （10ラック）FDSS-GX用 A8687-82
● 分注精度（CV値）

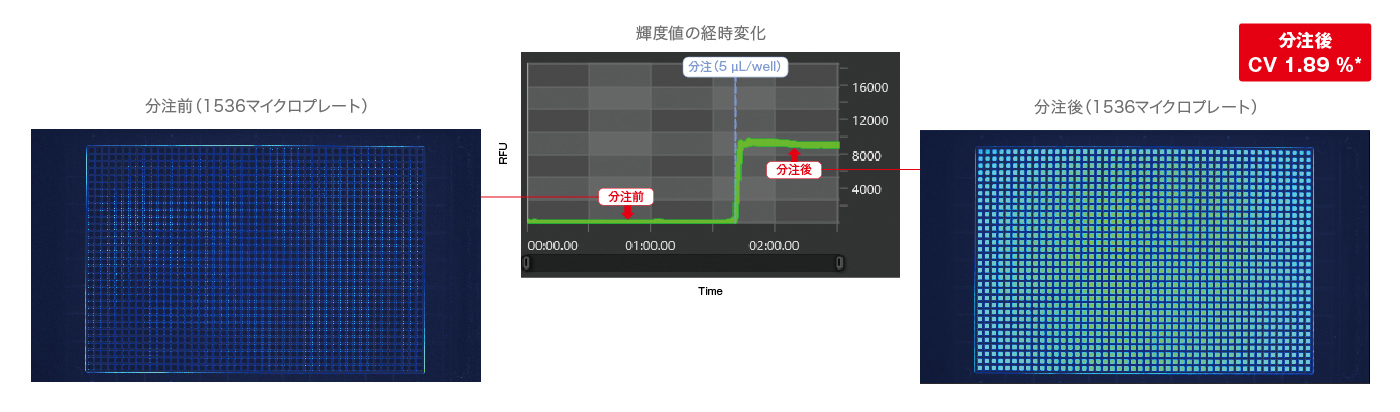

下図は1536 chのマイクロプレートにB-Beadsを一括分注 （5 µL/well） した場合の輝度値変化とマイクロプレート画像を示したものです。 FDSS-GXでは、金属製の全ウエル独立型ピストンシリンダーを内蔵した分注ヘッド及びFDSS専用チップの使用により、非常にばらつきの少ない分注精度 CV 1.89 %*を実現しました。
*1536 chのマイクロプレートに蛍光ビーズを5 µL/well分注した場合の実測値です。
3. 高輝度高寿命白色ランプを使用したEpiFluorescence光学系を採用
FDSS-GXは自社開発した高輝度高寿命型白色ランプを使用したEpiFluorescence光学系を採用しています。専用ダイクロイックミラーと干渉フィルタによる励起/蛍光の高精度波長分離が可能です。
白色光源と専用ダイクロイックミラーと干渉フィルタの組合せにより、紫外から赤外領域の各種蛍光色素を使用した測定に対応しております。
詳細については下記フィルタ表をご覧ください。

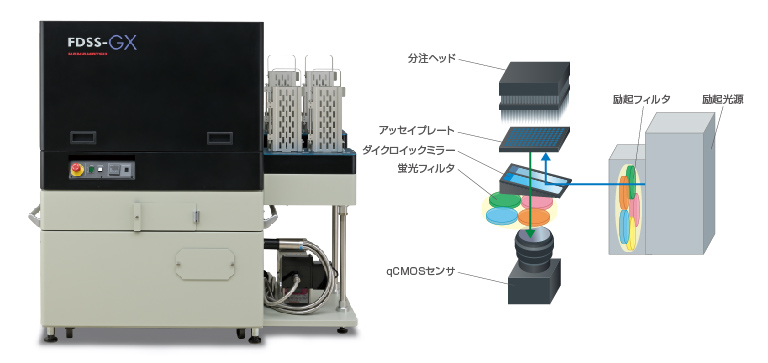

EpiFluorescence光学系
| フィルタ表 | ||||||
|---|---|---|---|---|---|---|
| 励起フィルタ１ | 励起フィルタ２ | ショートパスフィルタ | ダイクロイックミラー | 蛍光フィルタ１ | 蛍光フィルタ2 | |
| Fura-2 (Ca2+) | 340 nm＊ | 387 nm＊ | SPF 495 | UV＊ | 520 nm ～ 560 nm | - |
| SBFI (Na+) | 340 nm＊ | 387 nm＊ | SPF 495 | UV＊ | 520 nm ～ 560 nm | - |
| PBFI (K+) | 340 nm＊ | 387 nm＊ | SPF 495 | UV＊ | 520 nm ～ 560 nm | - |
| MQAE, diH-MEQ (CI-) | 387 nm＊ | - | SPF 495 | UV＊ | 440 nm ～ 470 nm＊ | - |
| DAPI (DNA) | 387 nm＊ | - | SPF 495 | UV＊ | 440 nm ～ 470 nm＊ | - |
| Hoechst33258 | 387 nm＊ | - | SPF 495 | UV＊ | 440 nm ～ 470 nm＊ | - |
| VSP-1 | 387 nm＊ | - | SPF 400＊ | VSP 用＊ | 466 nm＊ | 560 nm＊ |
| CFP/YFP | 438 nm＊ | - | SPF 450＊ | C/Y 用＊ | 483 nm＊ | 542 nm＊ |
| HYPER | 425 nm＊ | 483 nm＊ | SPF 495 | HYPER 用＊ | 520 nm ～ 560 nm | - |
| Fluo-8 (Ca2+) | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| Cal-520 (Ca2+) | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| Sodium Green (Na+) | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| FluxOR (K+) | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| BCECF (pH) | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| FluoVolt | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| GFP | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| FITC | 472 nm | - | SPF 495 | B | 520 nm ～ 560 nm | - |
| YFP | 472 nm | - | SPF 495 | YFP 用＊ | 520 nm ～ 560 nm | - |
| JC-1 | 531 nm | - | SPF 550 | JC-1 用＊ | 593 nm | - |
| CoroNa Red (Na+) | 531 nm | - | SPF 550 | FMP 用 | 593 nm | - |
| FMP | 531 nm | - | SPF 550 | FMP 用 | 593 nm | - |
| Cal-590 (Ca2+) | 531 nm | - | SPF 550 | FMP 用 | 593 nm | - |
| Rhodamine | 531 nm | - | SPF 550 | FMP 用 | 593 nm | - |
| Cal-630 (Ca2+) | 605 nm＊ | - | SPF 630＊ | RED 用＊ | 676 nm＊ | - |
| Nano-BRET | - | - | - | - | 461 nm＊ | 647 nm＊ |
＊：オプション品
上表の波長の値は、各アプリケーションの一般的な励起/蛍光波長とは一致していない場合があります。
アプリケーションに合わせて、FDSS-GXの光学系に適したフィルタセットを提供します。組み合わせ等、詳細はお問い合わせください。
4. スタッカーセットを用いたセミオートメーション
FDSS-GXは前後2つの搬送ラインによるアッセイプレート、化合物プレートの自動搬送が可能です。また、最大20枚のマイクロプレートを収納可能な大容量スタッカーセットを取り付けることで、ロボットフリーのセミオートメーションを実現します。

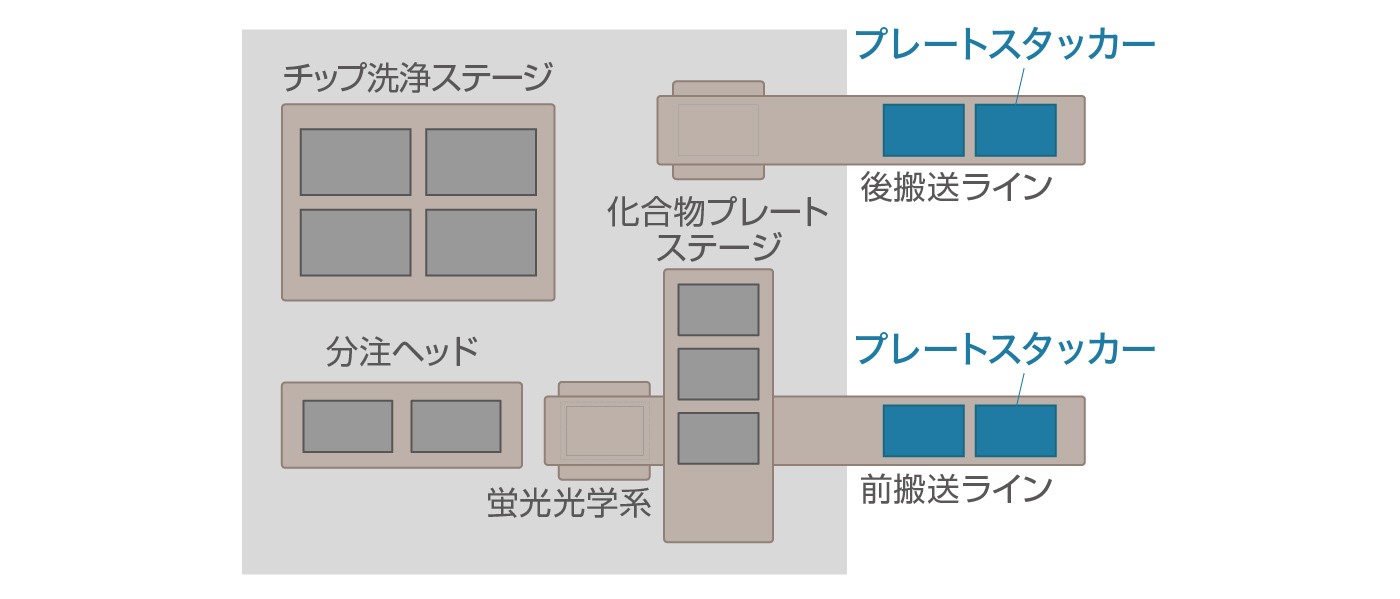

FDSS-GX 装置内部

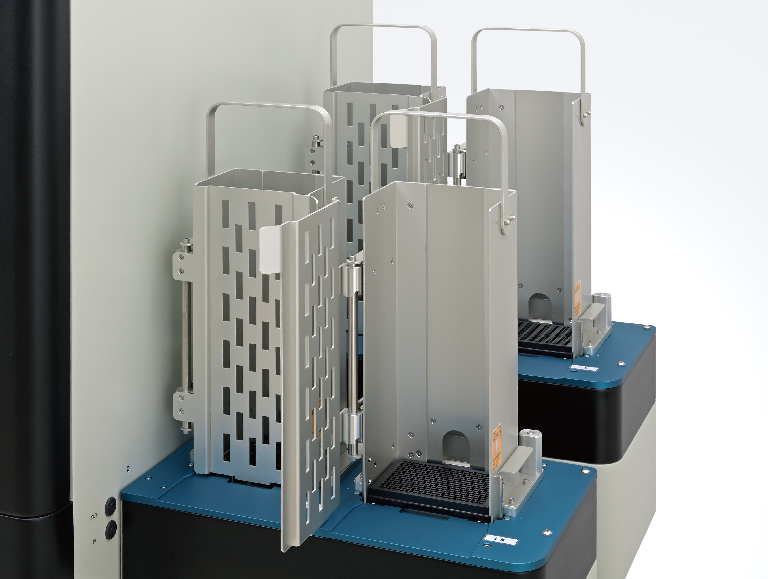

プレートスタッカーセット
アプリケーション
Fluorescence applications
● Ca2+ assays
Fluo-8, Calbryte, -520, -590, -630 AM, Fura-2

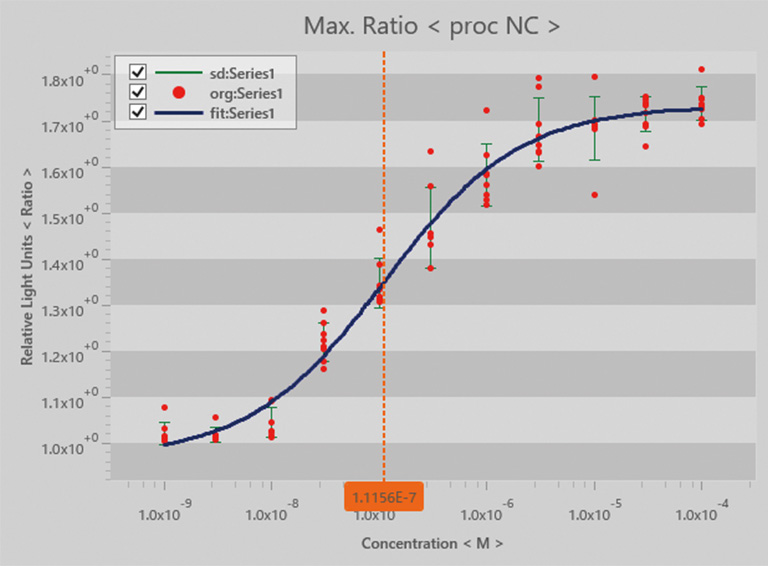

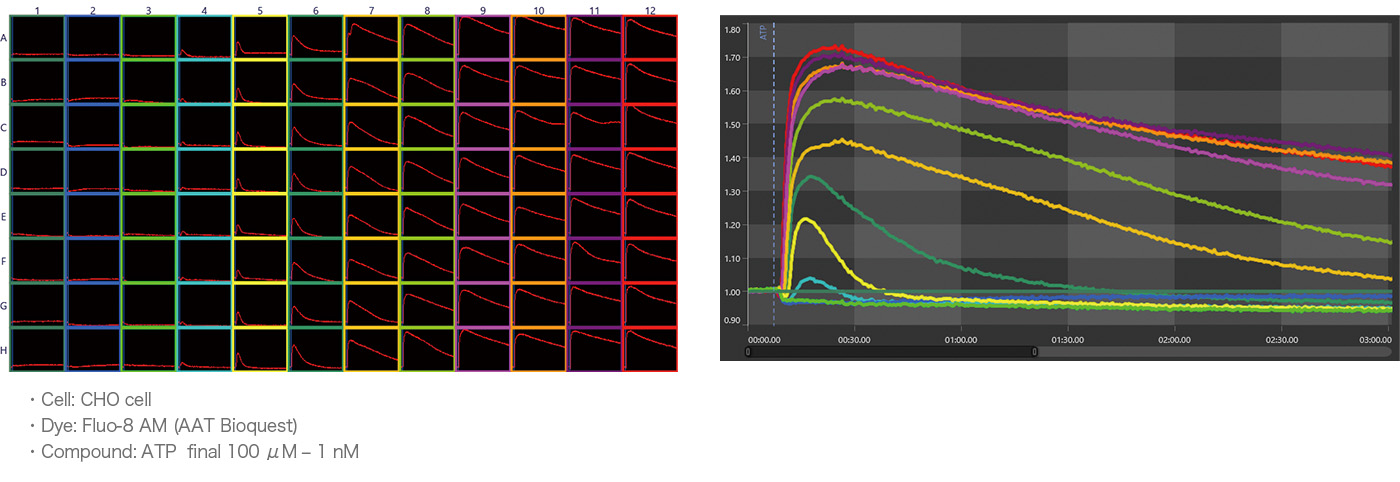

Fulo-8 AM染色したCHO cellを用いた、ATP濃度依存性評価
● Membrane potential assays
FluoVolt, SQMP, FMP
● Other ion channel assays
K+: FluxOR＊, Na+: ANG2, Sodium Green, Cl-: YFP, diH-MEQ
*Tl+を用いたPotassium ion channel screening が可能。

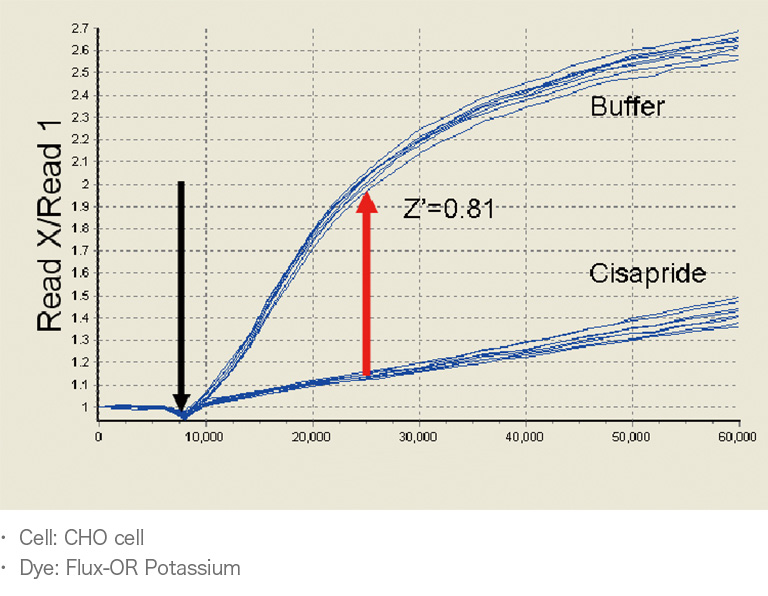

FluxORを用いたCHO cell内K+ Assay
● FRET assays
CFP/YFP, voltage sensor probe, fluorescence probe, fluorescence protein

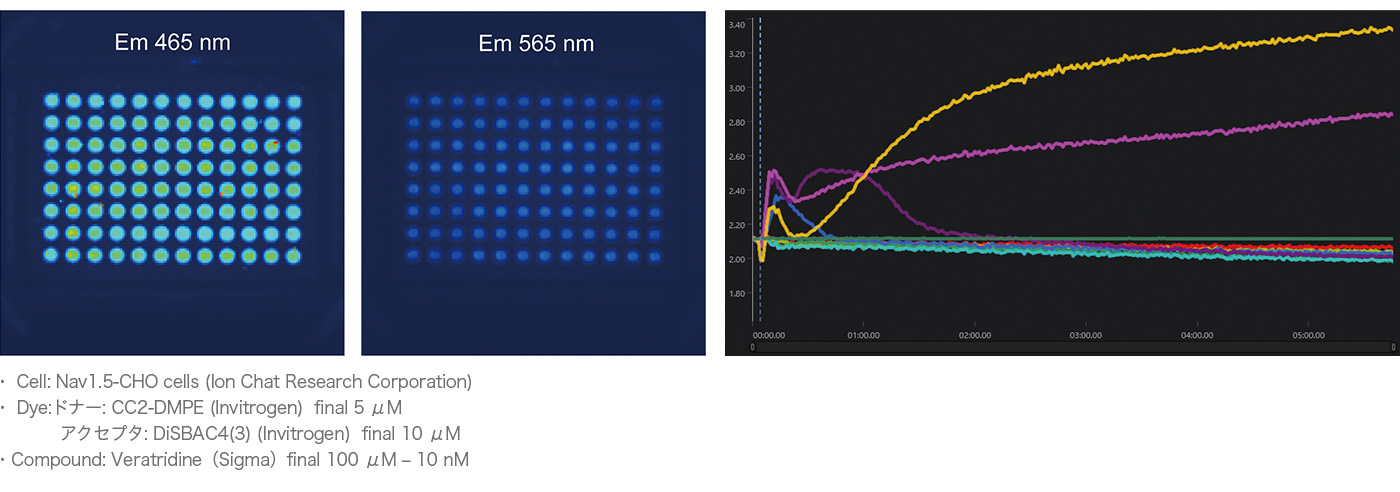

FRET型膜電位感受性色素VSP（VSP）を用いた Nav1.5-CHO cellの評価
● iPS細胞創薬

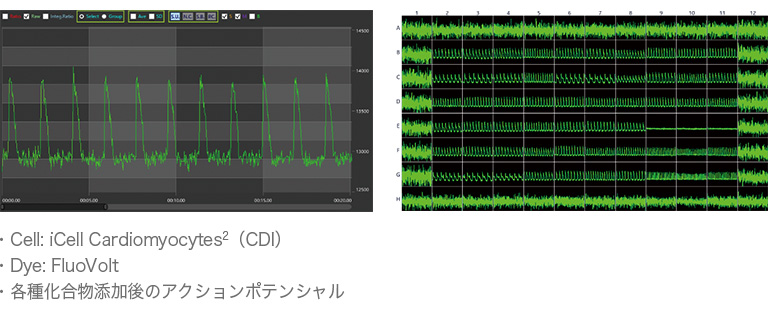

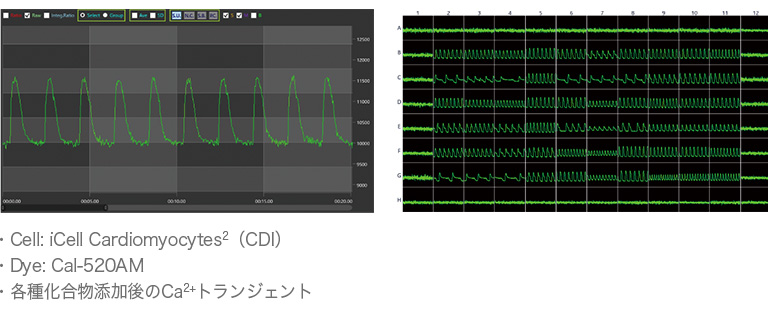

iPS細胞由来心筋細胞を用いたCa2+トランジェントおよび膜電位測定
Luminescence applications
● Ca2+ assays
Aequorin

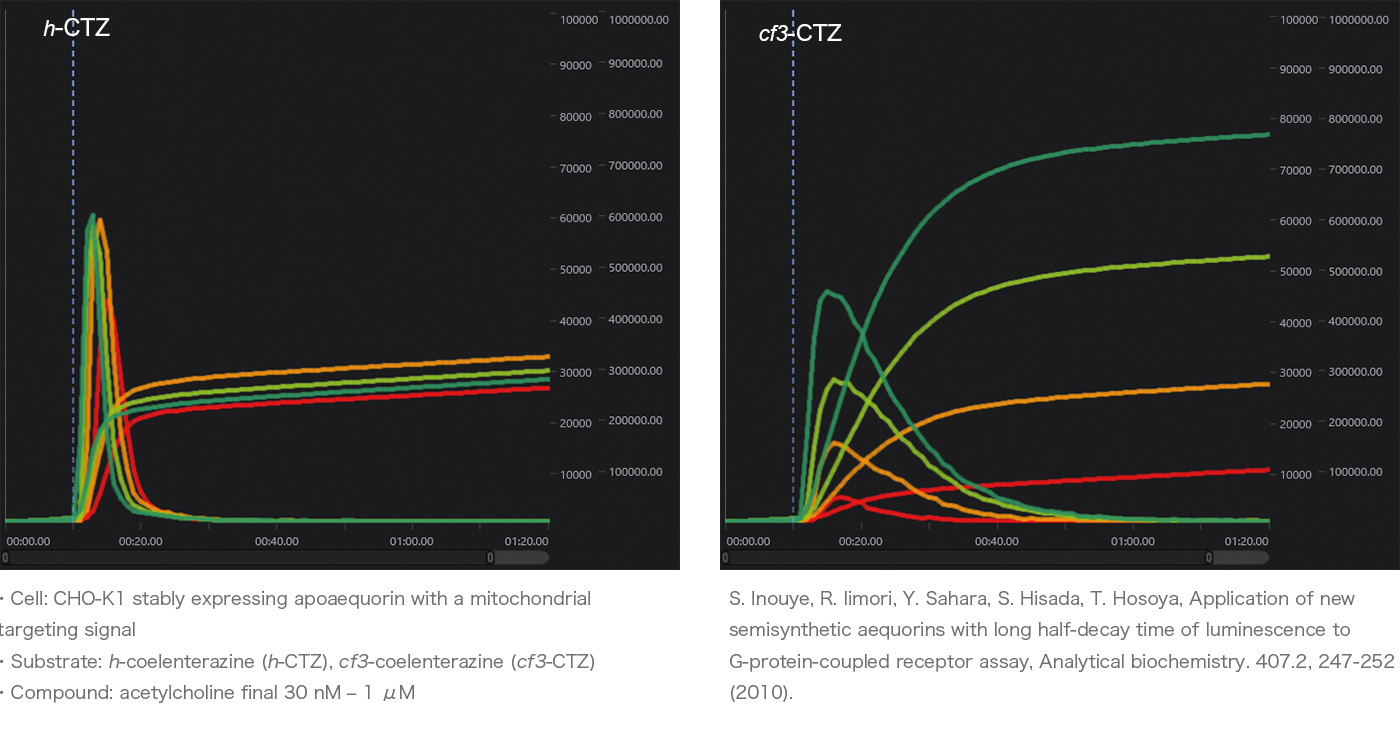

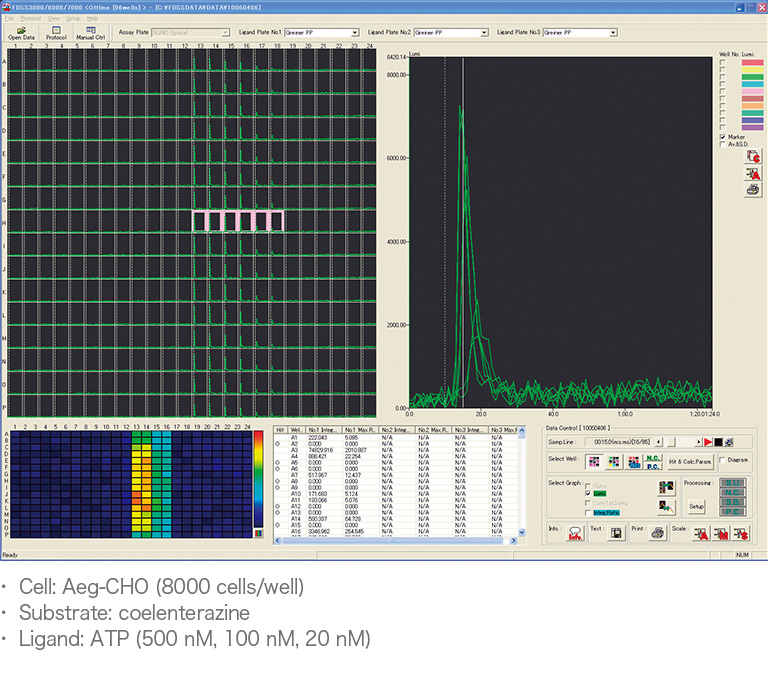

Aequorin発現細胞株を用いた発光による細胞内Ca2+assey
Aequorin発現細胞を用いたCa2+assey
● BRET assays
BRET1, BRET2, NanoBRET

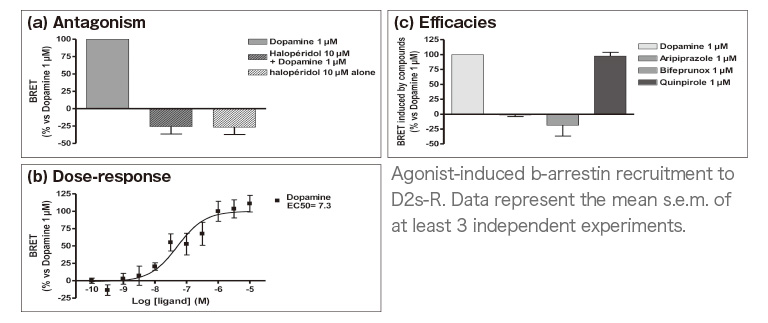

CHO cellを用いたBRET Assay
CHO cellに、Rluc-D2s 受容体とeYFP-β Arrestin2を発現させ、Ligand分注時の細胞内で起こるRlucとeYFPのBRETを検出しています。

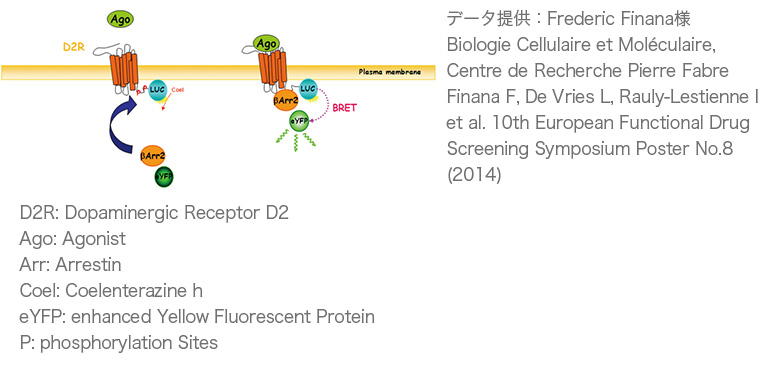

principle of β-arrestin BRET1- assay
● cAMP assays
GloSensor

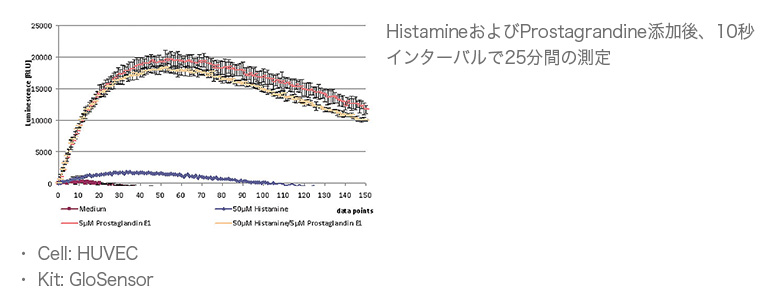

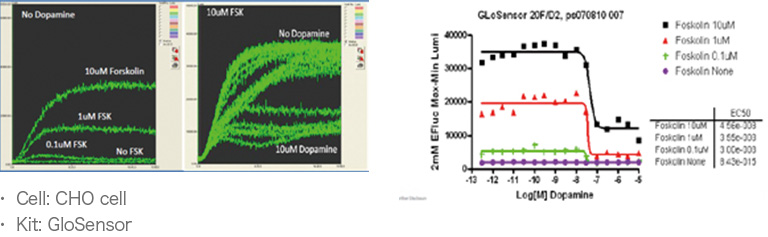

GloSensorを用いたcAMP評価
GloSensor を発現させたHUVECを用いたcAMPの経時変化解析

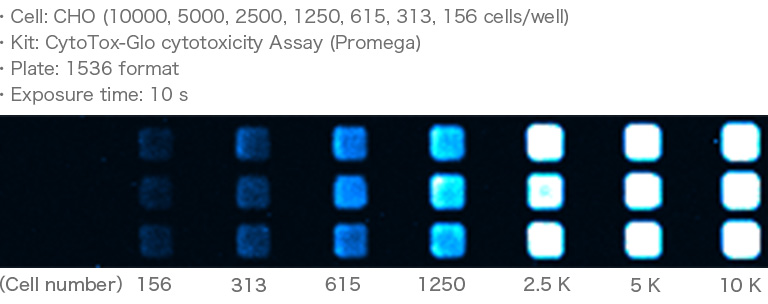

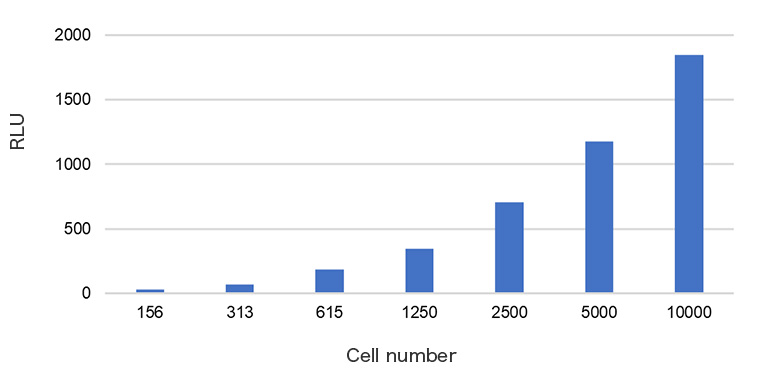

● CytoTox-Glo cytotoxicity assay による細胞数評価
CytoTox-Glo cytotoxicity assay による細胞数評価
仕様
| 分注ヘッド | 1536 chチップ式 A15623-28 | 1 µL ～ 5 µL |
|---|---|---|
| 384 chチップ式 A10118-26 | 1 µL ～30 µL | |
| 96 chチップ式 A10118-24 | 10 µL ～200 µL | |
| 蛍光・発光検出器 | 浜松ホトニクス製 FDSS専用 qCMOSセンサ | |
| サンプリング数 | 1 ～ 50 000 サンプリング | |
| サンプリングレート | 10 Hz ～（10 データポイント/秒） 最大120 Hz（120 データポイント/秒）* |
|
| サンプリングインターバル | 0.1 秒 ～ 0.0083 秒～* |
|
| 励起光源 | 高出力高寿命Xeランプ 光学フィルタの選択が可能 |
|
| デジタルプレートミキシング機能 | 256段階調整可能（ソフトウエア制御） 回転数：0 ~ 3000 rpm |
|
| ヒーターユニット | 温度調整範囲 | FDSS-GX 本体 庫内（上半分） 全体 |
| 設定可能温度 | 最大 +40 ºC | |
| チップ着脱 | 外部 オートチップローダ A15623-07 を使用 | |
| プレート搬送ライン数 | 前搬送ライン × 1 後搬送ライン × 1 | |
| プレート設置箇所数 | アッセイプレート | 搬送ライン × 1 |
| 化合物プレート | 化合物プレーステージ（マニュアル設置）×3 搬送ライン×１ | |
| 洗浄ユニット設置可能数 | 最大3式（超音波機能有り/無し、大容量リザーバ合計） | |
| 分注ヘッド搭載可能数 | 最大2式（同一フォーマットのみ） | |
| 対応分注チップ | FDSS専用 1536 / 384 / 96 黒チップ A8687シリーズ ディスポーザブルタイプ |
|
| 対応プレート | クリアボトム 黒プレート 1536 / 384 / 96プレート SBS フォーマット高さ 10 mm ～ |
|
| 電源 | 単相 AC 100 ～ 240 V, 50 Hz / 60 Hz | |
| 消費電力 | C15711-02：約 3115 VA | |
| C7903-12：約 660 W | ||
| 必要コンセント数：15 A× 3 系統 | ||
| 動作周囲温度 | 15 ºC ～ 30 ºC | |
| 外形寸法/重量 | 本体 | 1437 (W) × 850 (D) × 1467 (H) mm / 約 320 kg |
| データ解析ユニット | 570 (W) × 880 (D) × 943 (H) mm / 約 82 kg | |
| スタッカーユニット | 437 (W) × 580 (D) × 1340 (H) mm / 約 36 kg | |
| 洗浄ラック | 616 (W) × 924 (D) × 1038 (H) mm / 約 19 kg | |
| 循環水冷却器 | 222 (W) × 386 (D) × 649 (H) mm / 約 26 kg | |
| オートチップローダ | 233(W) 289 (D) × 447 (H) mm / 約 21 kg | |
* FDSSソフトウエアオプション 高速データ取り込み機能 U8424-11 使用時。

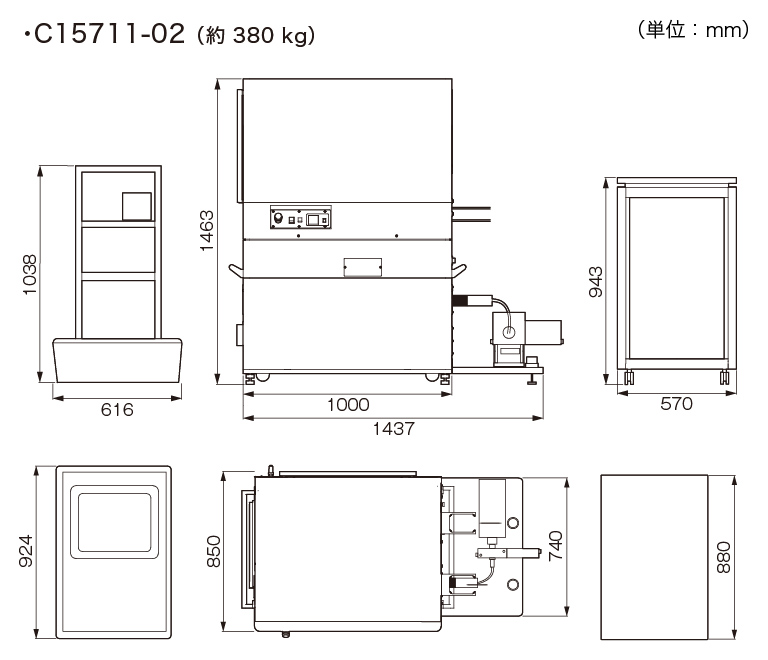

外形寸法図
