赤外LED

L9437

光学式エンコーダ用平行光LED

光学式エンコーダ用に開発された赤外LEDです。従来製品 L8506の非球面レンズの改良を行い、より高い平行度を実現しま した。また、プリント基板設計時に制約となるリード線の根元の突起を取り除きました。


■特長
・平行ビーム
・均一なスポット光
・狭い指向性: ±5°
・高速応答: 40 MHz Typ.
・高信頼性

パッケージ メタル
パッケージカテゴリ レンズ付き
(高平行度)
ピーク発光波長 min. 840 nm
ピーク発光波長 typ. 870 nm
ピーク発光波長 max. 900 nm
スペクトル半値幅 typ. 45 nm
順電圧 typ. 1.5 V
遮断周波数 typ. 40 MHz
測定条件 指定のない場合はTyp. Ta=25 ℃

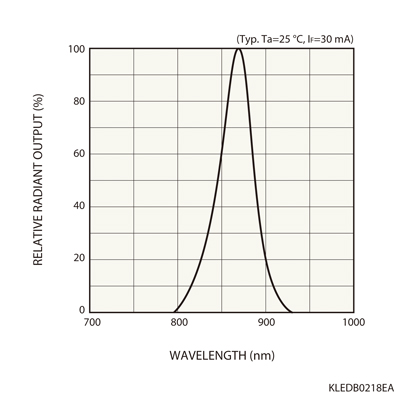

発光スペクトル

外形寸法図 (単位: mm)
