光学式ピンホール検査ユニット

C12190 series

アルミラミネートフィルム・金属箔用のピンホール検査ユニットです。検出幅は、ワークサイズに合わせて300 mm~1800 mmまで選択可能です。検査精度を落とすことなく、最速600 m/minの高速搬送ラインに対応します。

特長

  • 4 段階の大きさに分けてピンホール判定が可能
  • 用途に合わせて感度と検出幅を選択可能
  • 最小検出ピンホールサイズ : 30 μm
  • 検出幅(一台当たり) : 1828mm
  • 最大検出速度 : 600 m/min

仕様

共通仕様

項目 内容/値 単位
入力電源電圧(DC) 24 V
検出ユニット 使用デバイス フォトダイオードアレイ
チャンネル数 (*1) 4
動作温度範囲 +10 ~ +40
保存温度範囲 -20 ~ +50
動作/保存湿度範囲 35 ~ 85 (結露なきこと) %RH
適合規格 IEC61326-1:Group 1 Class A

標準タイプ

項目 -01 -02 -03 -04 -05 -06 単位
検出ピンホールサイズ (*2) 50 μm ~ 2 mm
検出幅 304.8 609.6 914.4 1219.2 1524 1828.8 mm
検出ユニット(*3) 最大消費電流 0.75 0.8 0.85 0.9 0.95 1 A
光源ユニット 使用デバイス/波長 (Typ.) LED / 644 nm
最大消費電流 0.18 0.36 0.54 0.72 0.9 1.08 A

高感度タイプ

項目 -11 -12 -13 -14 -15 -16 単位
検出ピンホールサイズ (*2) 30 μm ~ 1 mm
検出幅 304.8 609.6 914.4 1219.2 1524 1828.8 mm
検出ユニット(*3) 最大消費電流 0.75 0.8 0.85 0.9 0.95 1 A
光源ユニット 使用デバイス/波長 (Typ.) LED / 940 nm
最大消費電流 0.3 0.6 0.9 1.2 1.5 1.8 A

*1:各チャンネルの検出幅は均等分割されます。
*2:検出ピンホールサイズは照射光量や設置環境により異なります。
*3:コントロールユニット併用時の値です。
※付属品: 光源接続ケーブル(10 m)、検出ケーブル(10 m)、入出力ソケット、ピンアウトコネクタ、光源電源コネクタ

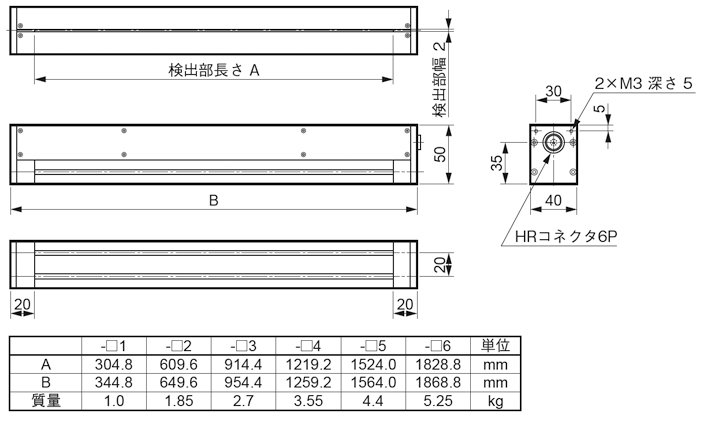

外形寸法図(単位:mm)

光源ユニット

検出ユニット


コントロールユニット
