ピンホール検査ユニット

C12760

これまで検出が不可能だった半透明素材のピンホールを検出可能な検査ユニットです。最速600 m/minの高速搬送ラインに対応し、複数台並べることでワーク幅に合わせた運用が可能です。

特長

  • 半透明ワークに対応可能な高い汎用性
  • コンパクト設計で複数台並列動作可能
  • 最小検出ピンホールサイズ : 10 µm
  • 検出幅(一台当たり) : 50.8 mm
  • 最大検出速度 : 600 m/min

仕様

項目 内容/値 単位
入力電圧(DC) 24 V
検出ユニット 使用デバイス フォトダイオードアレイ
最大消費電流 0.1 A
検出幅 50.8 mm
光源ユニット 使用デバイス/波長 可視光半導体レーザ / 660 nm
最大消費電流 0.1 A
最大出力 5 mW
レーザクラス 3R (IEC60825-1)
動作温度範囲 +10 ~ +40
保存温度範囲 -20 ~ +50
動作/保存湿度範囲 35 ~ 85(結露なきこと) %RH
適合規格 IEC61626-1:Group 1 Class A
IEC:60825-1:Class 3R laser product
-

警告(クラス3Rレーザ)
レーザ照射:目への直接被ばくを避けること
本製品は、JIS C6802(IEC 60825-1)によるレーザ製品のクラス分けで、「クラス3Rレーザ」に該当します。
本製品を安全に使用していただくためには、JIS C 6802(IEC 60825-1)の規定等に従ってください。

※ 付属品:検出コネクタソケット、光源コネクタソケット

外形寸法図(単位:mm)

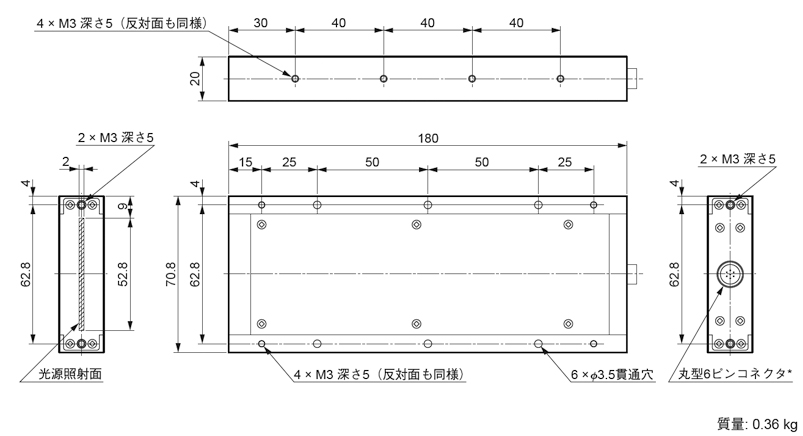

光源ユニット

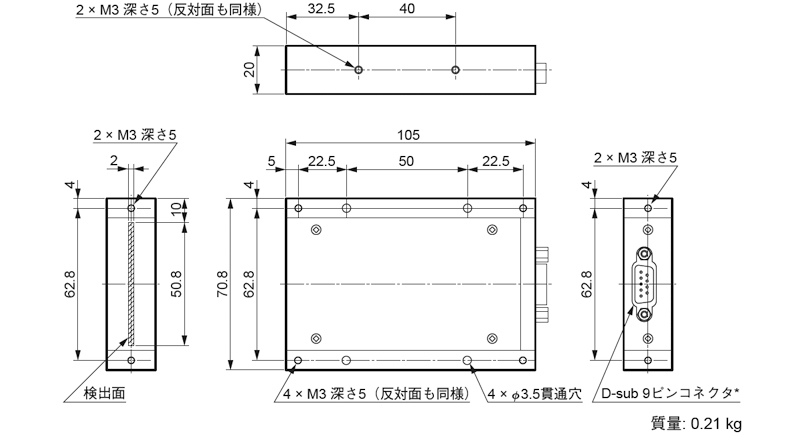

検出ユニット

C12760 dimensional outline

*丸形6ピンコネクタ(HIROSE HR10A-7P-6P(73))は付属品です。
コネクタとPLCを接続するケーブルは付属しませんのでお客様でご用意ください。
