キャピラリレンズ

J12432-01

キャピラリレンズは、中空ガラスキャピラリを多数束ねて一方をゆるやかなテーパ-状に加工したX線用光学素子です。
X線源から放射・発散されるX線が中空ガラスキャピラリ内に入射し、壁面で全反射しながら進行角度を変えることを利用し平行化されます。

原理

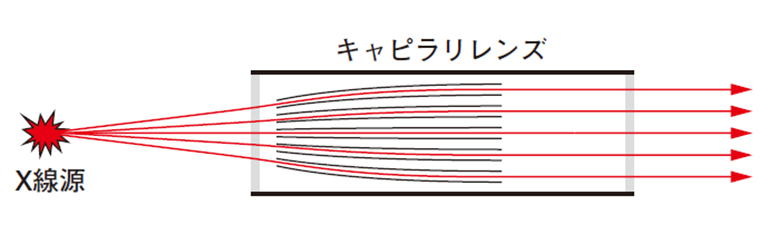

X線集光イメージ

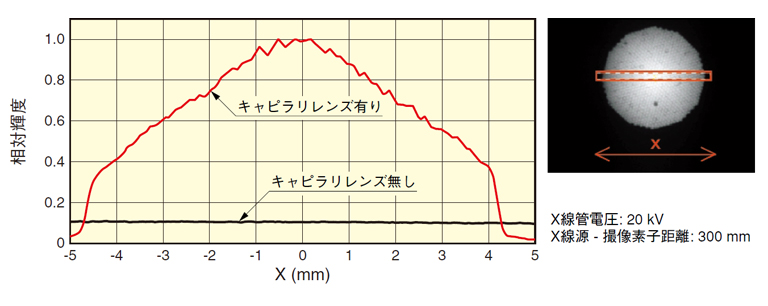

輝度分布

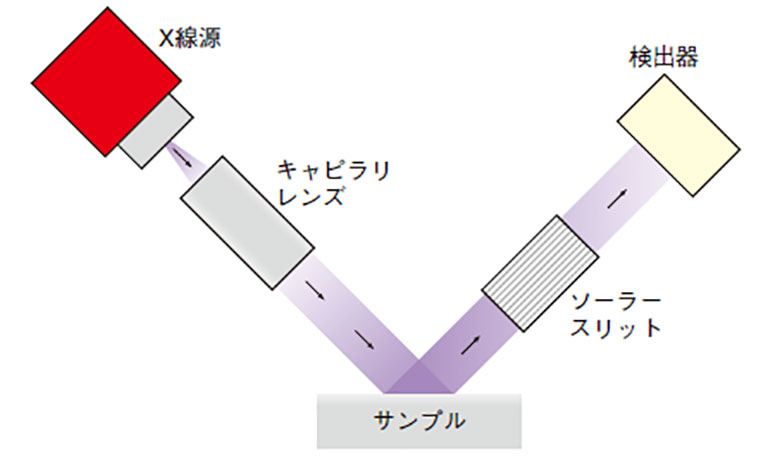

X線集光動作概略図



用途

X線解析(XRD)



仕様

項目 内容・値 単位
入力 動作X線エネルギー(推奨) 5 ~ 20 keV
焦点距離 *1 50 mm
出力 平行X線有効径 φ8 mm
平行X線発散角度 (Max.) 0.2
動作周囲温度 0 ~ +50
入出力面窓材 ベリリウム -
ハウジングケース部材 SUS -

NOTE: *1 X線管ターゲットからキャピラリレンズ入射端までの距離

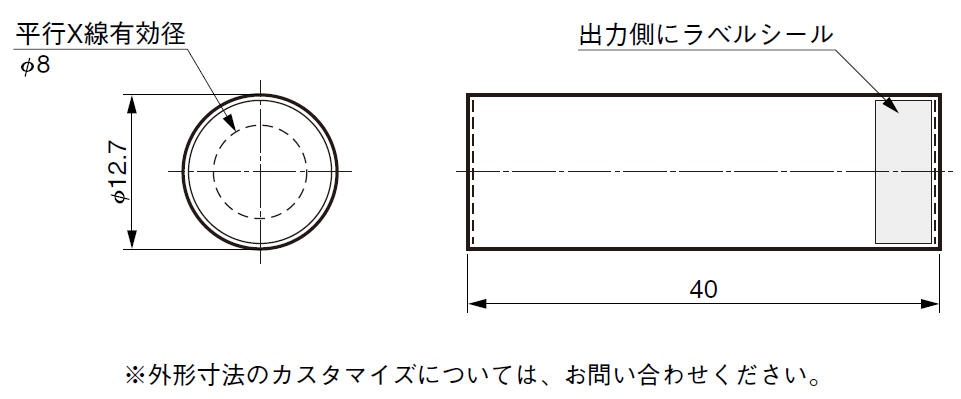

外形寸法図(単位:mm)
