THzイメージインテンシファイア

C17198

C17198は、THz波-電子変換にメタサーフェス技術を活用し、THz波領域に感度を有したイメージングデバイスです。目に見えないTHz波を手元で可視化・観察できるため、研究用ツールとして有用です。また、最大1000 fpsの高速撮像が可能なため、従来の熱型のテラヘルツカメラでは捉えることが難しい高速現象を撮像可能です。

特長

  • THzビーム形状・集光点のリアルタイムモニタリング
  • コンパクトな筐体

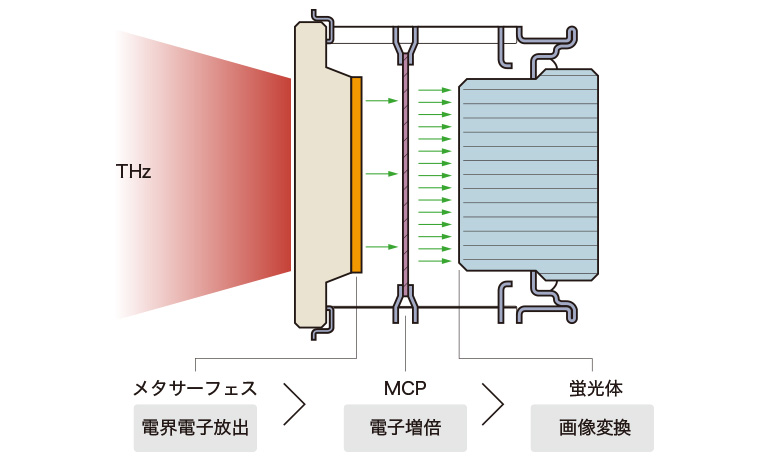

増倍原理

  1. THz波がTHz I.I.の有効径内に入射
  2. THz波の強度に応じて、メタサーフェスから電界放出電子が真空中に放出される
  3. MCPによって電界放出電子がおよそ10万~100万倍に増倍される
  4. 増倍された電子を蛍光体によって画像(可視光)に変換する
  5. 目視やカメラなどを用いて、増強されたTHz波のイメージ観察が可能

THz PMT 原理

THzイメージング

THzI.I.は外部光電効果を利用した通常のI.I.と異なり、電界電子放出を利用して電子を出力しています。入射するTHz波に応じて、信号電流が指数関数的に増減します。

動画では、入射したTHzビームの集光点に対して、I.I.の位置を調整することで取得できる可視光像が変化する様子や、水に濡らした紙によってTHzビームが遮られる様子が分かります。

仕様

THz I.I. C17198

項目 内容/値 単位
光電面 メタサーフェス
有効エリア Φ16 mm
窓材 合成石英
最大フレームレート*1 1000 fps
電界しきい値 10 kV/cm
推奨波長範囲 0.7 ~ 1.3 THz
動作周囲温度 +5 ~ +50
質量 310 g

*1: 接続するカメラの性能によって異なります。

THz I.I.用電源 C17371

項目 内容/値 単位
ACアダプタ 入力電圧 Min. 100 V
Max. 240
入力電流 Max. 0.4 A
入力周波数 50 / 60 Hz
バッテリーボックス 入力電圧 Min. 7.3 V
Typ. 9
Max. 9.5
入力電流 Max. 60 mA
質量 295 g

外形寸法図 (Unit: mm)

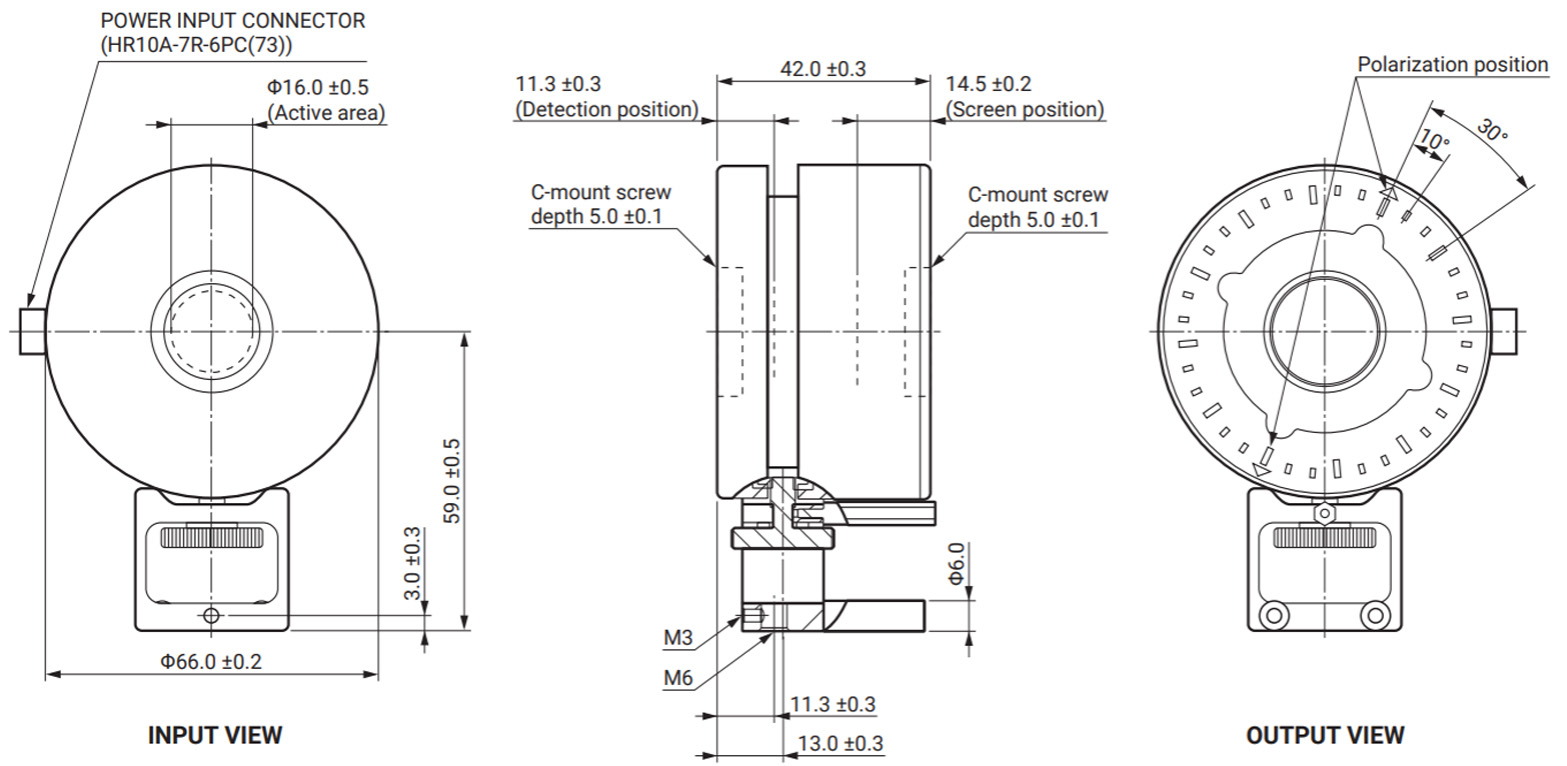

THz I.I. C17198

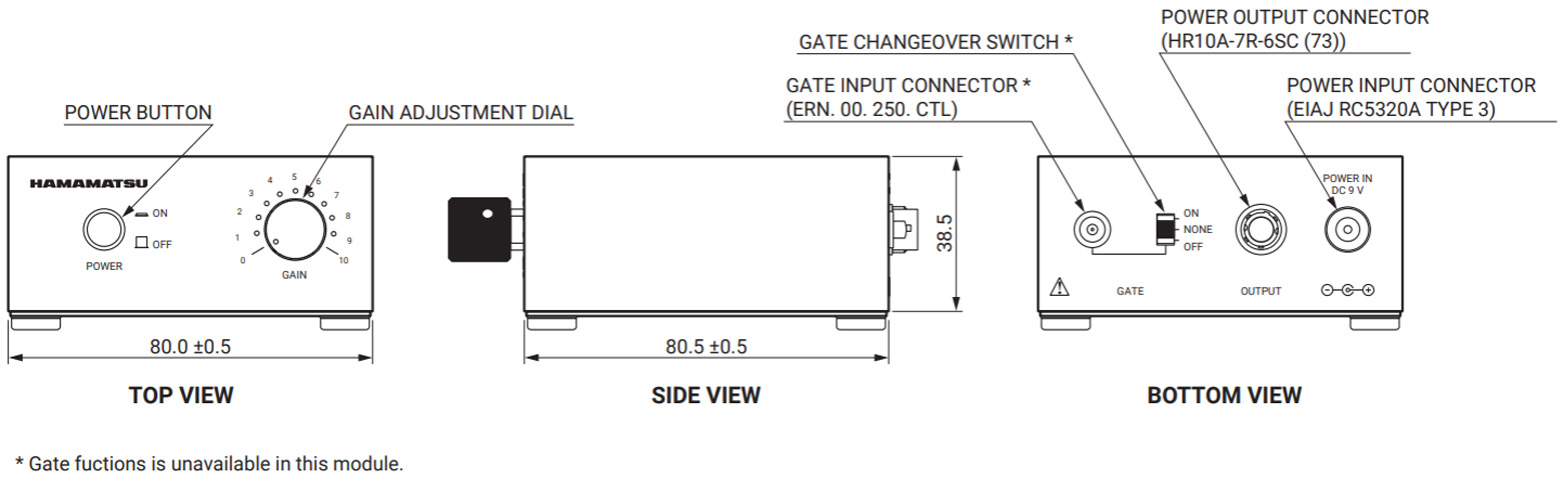

THzI.I.用電源 C17371
