CCDエリアイメージセンサ

S10747-0909

完全空乏化技術により近赤外域で高感度を実現

S10747-0909は厚いSiを用い、バイアスを印加することで空乏層を厚くし、近赤外域の感度と軟X線の検出効率を飛躍的に向上させた裏面入射型CCDエリアイメージセンサです。


■特長
・量子効率: 70% (λ=1000 nm, Ta=25 ℃)
・画素サイズ: 24 × 24 μm
・512 × 512 画素
・低読み出しノイズ

必ずお読みください

本製品はチップが露出している未封止製品です。チップ上の電極などが外囲器によって保護されていないため一般製品と比べ、その取り扱いには厳重な注意が必要です。

本製品をご使用になる前に、以下の「使用上の注意 / 未封止製品」を必ずお読みください。

仕様

タイプ 完全空乏型CCD
イメージサイズ 12.288 x 12.288 mm
有効画素数 512 x 512 pixels
画素サイズ 24 x 24 μm
感度波長範囲 300~1100 nm
フレームレート 5 max. フレーム/s
暗電流 typ. 1 e-/pixel/s
読み出しノイズ typ. 30 e- rms
冷却 非冷却
窓材 なし
パッケージ セラミック
測定条件 指定のない場合はTyp. Ta=-70 ℃

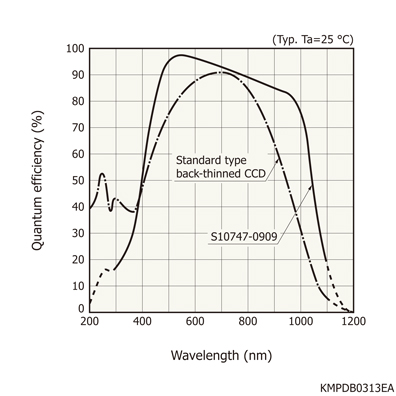

分光感度特性

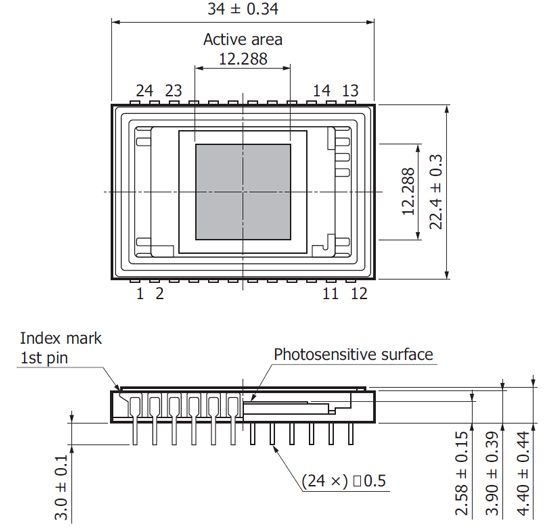

外形寸法図 (単位: mm)
