CMOSリニアイメージセンサ

S10077

デジタル出力、8ビット/10ビットAD変換器を内蔵、単一電源動作

S10077は、各種イメージ入力用に設計されたCMOSリニアイメージセンサです。信号処理回路には、入出力特性に優れたチャ ージアンプと8ビット/10ビットAD変換器を搭載しています。


■特長
・画素ピッチ: 14 μm 画素高さ: 50 μm
・画素数: 1024 ch
・単一電源動作: 3.3 V~5 V
・入出力特性に優れたオンチップチャージアンプを搭載
・タイミング発生回路を内蔵し、スタートパルスとクロックパルスだけで動作
・ビデオデータレート: 1 MHz max.
・感度波長範囲: 400~1000 nm
・デジタル出力
・8ビット/10ビットADC切り替え機能
・全画素同時蓄積、蓄積時間の可変機能付
・低消費電力

タイプ デジタル出力タイプ
イメージサイズ 14.336 x 0.05 mm
有効画素数 1024 x 1 pixels
画素サイズ 14 x 50 μm
感度波長範囲 400~1000 nm
ラインレート max. 972 ライン/s
冷却 非冷却
窓材 テンパックスガラス
パッケージ LCP
測定条件 指定のない場合はTyp. Ta=25 ℃

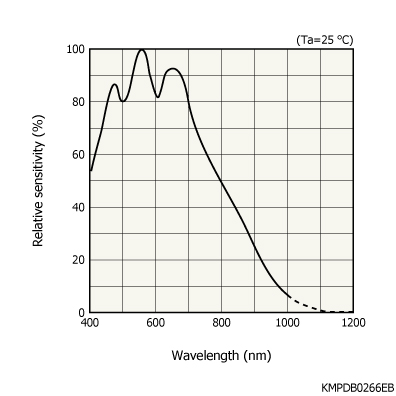

分光感度特性

外形寸法図 (単位: mm)
