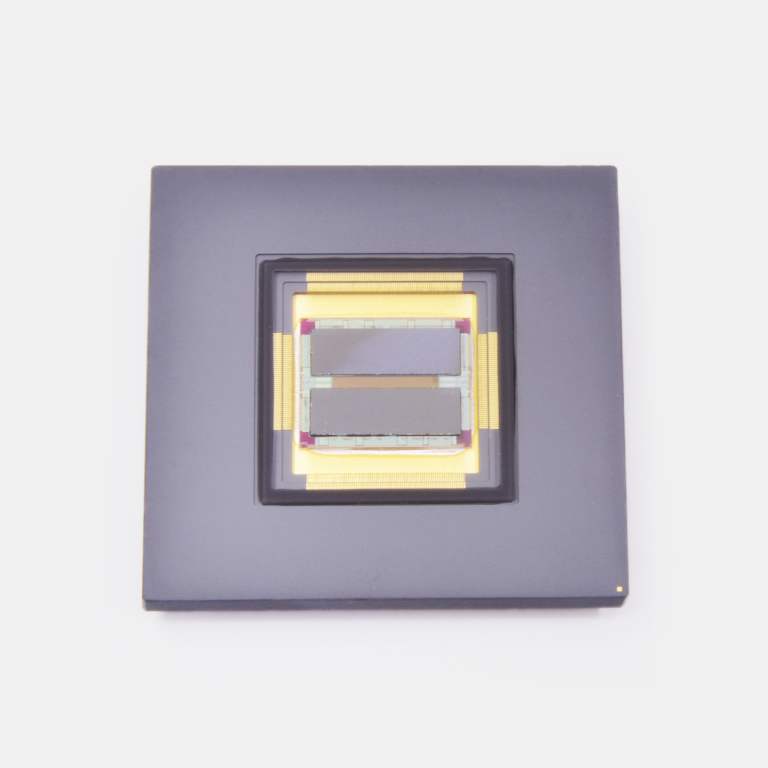

TDI-CCDイメージセンサ

S14813

TDI-CCDとCMOS読み出し回路を組み合わせたハイブリッド構造
裏面入射型



高速撮影時においても、十分な明るさの画像が得られるTDI-CCDとデジタル出力のCMOS読み出し回路を組み合わせたイメージセンサです。S14813 (裏面入射型)は、S14810 (表面入射型)よりも紫外~可視域で高感度のため、低照度下でも鮮明な画像が得られます。


■特長
・TDI-CCDにCMOS読み出し回路を組み合わせたセンサ
・10-bit デジタル出力
・高速ラインレート: 100 kHz max.
・紫外線に対して高信頼性を実現
・低ノイズ: 12 e- rms typ.



タイプ TDI動作
TDI-CCDイメージセンサ
イメージサイズ 12.288 x 1.536 mm
有効画素数 1024 x 128 pixels
画素サイズ 12 x 12 μm
感度波長範囲 200~1100 nm
ラインレート typ. 100000 ライン/s
暗電流 typ. 10000 e-/pixel/s
読み出しノイズ typ. 40 e- rms
冷却 非冷却
窓材 石英ガラス
パッケージ セラミック
測定条件 指定のない場合はTyp. Ta=25 ℃, 動作条件: Typ. 読み出しノイズ: low (gain=1)

分光感度特性

外形寸法図 (単位: mm)
