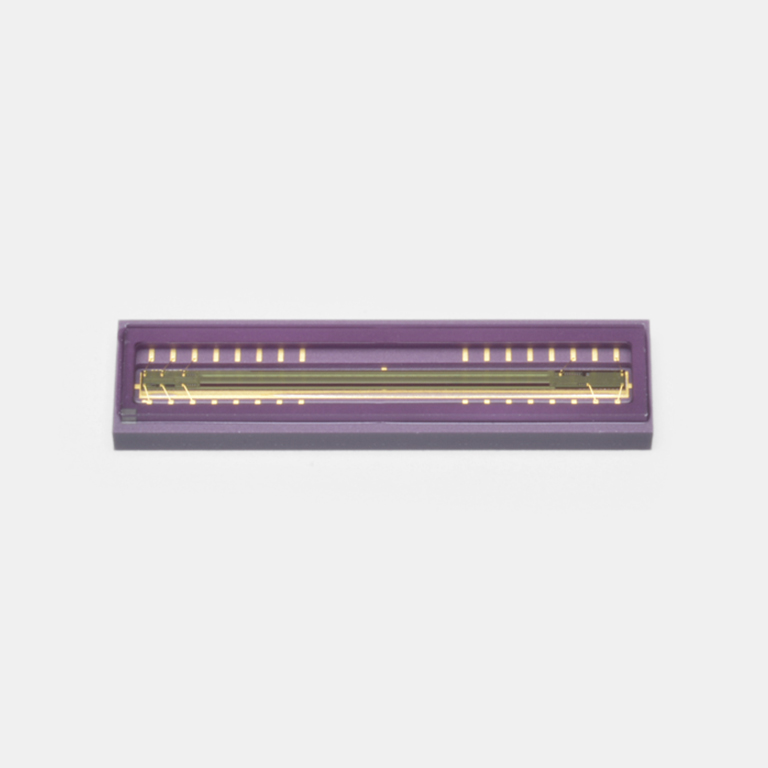

CMOSリニアイメージセンサ

S15796-1024-20

高感度、縦長画素の受光部を採用、1024画素、表面実装型



縦長画素 (7 × 200 μm)の受光部を採用した高感度CMOSリニアイメージセンサです。紫外域においても、高感度・高耐性を実現しています。5 V単一電源で動作するため、安価な分光器に適しています。S15796-1024-20は、表面実装型パッケージを採用しています。



■特長

・画素サイズ: 7 × 200 μm
・1024 画素
・有効受光面長: 7.168 mm
・高感度: 650 V/(lx・s)
・紫外~近赤外域で高感度(感度波長範囲: 200~1000 nm)
・全画素同時蓄積
・蓄積時間の可変機能付き (電子シャッタ機能)
・5 V単一電源動作
・タイミング発生回路を内蔵し、スタートパルスとクロックパルスだけで動作
・ビデオデータレート: 10 MHz max.

タイプ 高感度タイプ
イメージサイズ 7.168 x 0.200 mm
有効画素数 1024 x 1 pixels
画素サイズ 7 x 200 μm
感度波長範囲 200~1000 nm
ラインレート max. 8960 ライン/s
冷却 非冷却
窓材 石英
パッケージ セラミック
測定条件 指定のない場合はTyp. Ta=25 ℃, Vdd=5 V, V(CLK)=V(ST)=5 V, f(CLK)=10 MHz

分光感度特性

外形寸法図 (単位: mm)
