イメージセンサモジュール

C16006

CMOSリニアイメージセンサを内蔵、CameraLink対応



C16006は、CMOSリニアイメージセンサを内蔵したイメージセンサモジュールです。本製品は駆動回路・制御部などから構成され、CMOSリニアイメージセンサのビデオ信号をデジタル出力します。CameraLinkインターフェースで接続したPCから、各種設定・画像取得をすることができます。


■特長
・ラインレート: 20 × 4 klines/s max.

・画素数: 8192 × 4ライン

・Red/Green/Blue/NIR同時出力
・放熱器付き
・CameraLinkインターフェース



測定例

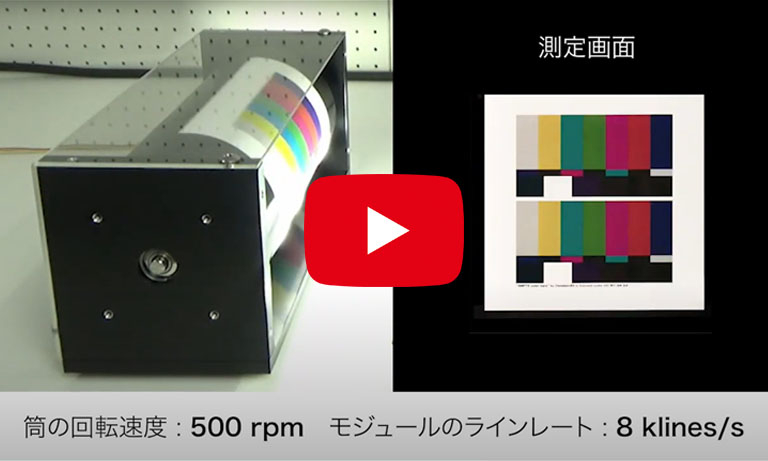

カラーバーの測定

幅300 mm、直径127.3 mmの筒に張り付けたカラーバーを測定しました。本製品は、測定対象や周囲の明るさに応じて、最適なラインレートに調整が可能です。

仕様

内蔵素子 CMOSリニアイメージセンサ
感度波長範囲 0.4 ~ 1 µm
総画素数 8192 x 4
画素サイズ 5 x 5 µm
イメージサイズ 40.96 x 0.065 mm
出力 デジタル
備考 指定のない場合はTyp. Ta=25℃

外形寸法図 (単位: mm)
