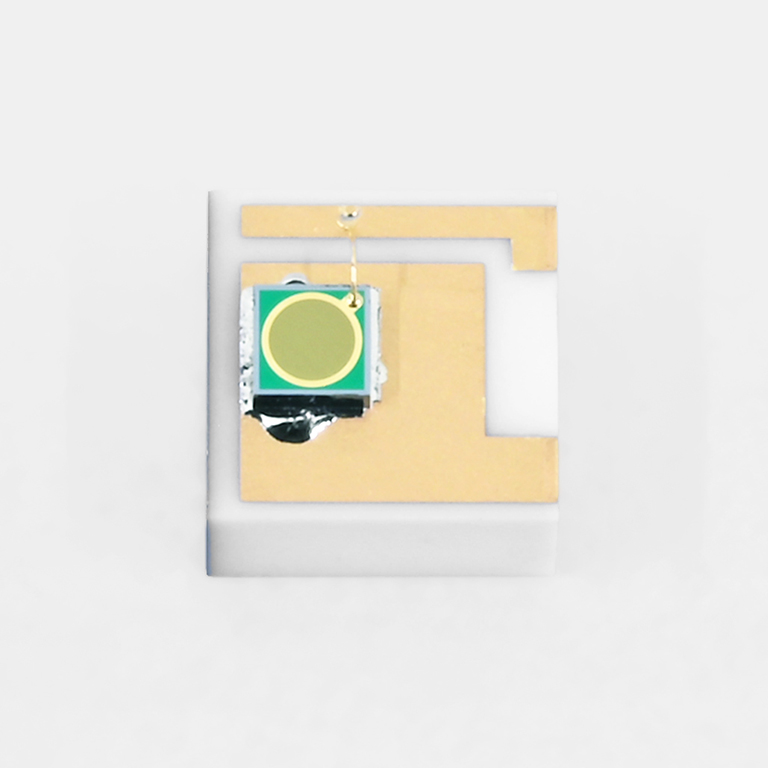

InGaAs PINフォトダイオード

G15553-010C

サブマウント型モニタ用フォトダイオード






■特長
・受光面サイズ G15553-010C: φ1 mm
・小型パッケージ: 2 × 2 × 1 mm
・高いチップ位置精度: ±0.075 mm



必ずお読みください

本製品はチップが露出している未封止製品です。チップ上の電極などが外囲器によって保護されていないため一般製品と比べ、その取り扱いには厳重な注意が必要です。

本製品をご使用になる前に、以下の「使用上の注意 / 未封止製品」を必ずお読みください。

仕様

受光面サイズ φ1.0 mm
素子数 1
パッケージ セラミック
パッケージカテゴリ 表面実装型
(未封止)
冷却 非冷却
感度波長範囲 0.9~1.7 μm
最大感度波長 typ. 1.55 μm
受光感度 typ. 1.1 A/W
暗電流 max. 4 nA
遮断周波数 typ. 60 MHz
端子間容量 typ. 55 pF
雑音等価電力 typ. 2.0×10-14 W/Hz1/2
測定条件 指定のない場合はTyp. Ta=25 ℃, 受光感度: λ=λp, 暗電流: VR=5 V, 遮断周波数: VR=5 V, RL=50 Ω, 端子間容量: VR=5 V, f=1 MHz

分光感度特性

外形寸法図 (単位: mm)
