Si PINフォトダイオードアレイ

S9345

新開発の小型薄型パッケージを用いた2分割PINフォトダイオード

S9345は、新開発の小型薄型プラスチックパッケージを採用したSi PINフォトダイオードです。従来パッケージと比べ、約1/5の実装容積を達成しています。反射型光電スイッチなどに用いた場合の検出エリアの拡大のため、幅1.5 mm, 長さ5.6 mmの受光部の長手方向を1.5 mmと4.1 mmに分割した非対称2分割PINフォトダイオードになっています。


■特長
・小型薄型プラスチックパッケージ: 3.4 × 7.0 × 0.95 t mm
・表面実装型
・非対称2分割PINフォトダイオード
・高感度
・受光面サイズ
フォトダイオードA: 1.5 x 1.5 mm, フォトダイオードB: 1.5 x 4.1 mm

素子数 2 (分割)
パッケージ プラスチック
パッケージカテゴリ 表面実装型
冷却 非冷却
感度波長範囲 320~1100 nm
最大感度波長 typ. 960 nm
受光感度 typ. 0.55 A/W
暗電流 max. 5000 pA
遮断周波数 typ. 15 MHz
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子当たり (受光面サイズを除く), 受光感度: λ=960 nm

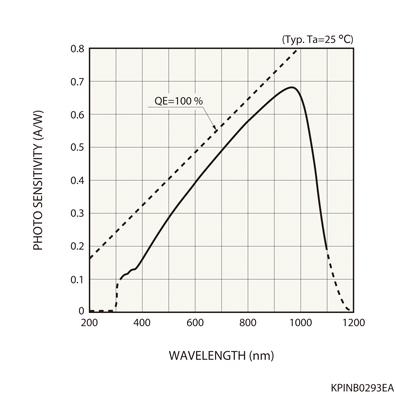

分光感度特性

外形寸法図 (単位: mm)
