DAP型ソケットアッセンブリ

C12843-01

C12843-01は、コッククロフト・ウォルトン型高圧電源を採用した8段ダイノード構造のヘッドオン型光電子増倍管用のアンプ内蔵ソケットアッセンブリです。+5 Vと0V~+1.5Vのコントロール電圧の入力で高電圧の調整が可能で、低消費電力ながら優れた光電子増倍管の高出力直線性を実現します。

タイプ 高圧電源・アンプ内蔵型(DAP型)
適合PMT 8段ダイノード ヘッドオン型
入力電圧 ±5 V ±0.5 V
最大入力電圧 ±6 V
最大入力電流 +6.5 mA / -3.5 mA
[PMT] 直線出力電流 Min. 40 μA (負荷抵抗 10 kΩ 時)
[高圧電源] 出力電圧範囲 0 V ~ -1500 V
[高圧電源] 入力変動率(±1 V入力変動) Typ. ±0.01 %
[高圧電源] 出力電圧コントロール 0 V ~ +1.5 V または 10 kΩ ポテンショメータ
[高圧電源] セトリングタイム 10 s
[高圧電源] 温度係数 Typ. ±0.01 %/℃
[アンプ] 周波数帯域 (-3 dB) DC ~ 200 kHz
[アンプ] 電流電圧変換係数 0.1 V/uA (負荷抵抗 10 kΩ 時)
[アンプ] 最大出力信号電圧 +4 V (負荷抵抗 10 kΩ 時)
[アンプ] 信号出力オフセット電圧 Typ. ±1 mV
[アンプ] 信号出力リップル/ノイズ 1 mVp-p (Max.)
動作周囲温度 0 ℃ ~ +50 ℃
保存温度 -15 ℃ ~ +60 ℃
質量 Typ. 180 g

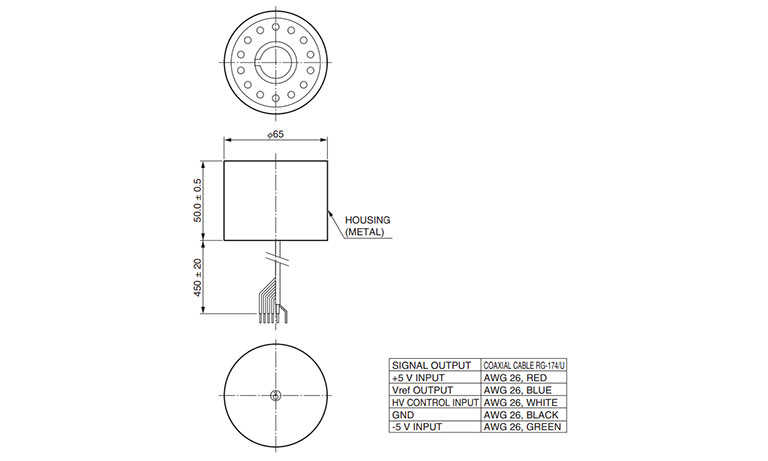

外形寸法図 (単位: mm)
