DP型ソケットアッセンブリ

C13002-01

C13002-0xは、高圧電源とアクティブ型電圧分割回路を内蔵した8段ダイノード構造のφ51 mm(2")、φ76 mm(3")ヘッドオン型光電子増倍管用のソケットアッセンブリです。+15 Vを供給しポテンショメータまたは0V~+6Vのコントロール電圧を調整するだけで高電圧の調整が可能で、容易に光電子増倍管の高出力直線性と高安定動作を可能にします。

タイプ 高圧電源内蔵型(DP型)
適合PMT 8段ダイノード ヘッドオン型
入力電圧 +15 V ±1 V
最大入力電圧 18 V
最大入力電流 60 mA
[PMT] 直線出力電流 Min. 100 μA
[PMT] 出力信号 リップル/ノイズ Typ. 0.5 mVp-p
[高圧電源] 出力電圧範囲 0 V ~ -1500 V
[高圧電源] 推奨出力電圧範囲 -200 V ~ -1500 V
[高圧電源] 入力変動率(±1 V入力変動) Typ. ±0.01 %
[高圧電源] 出力電圧コントロール 0 V ~ +6 V または ポテンショメータ (50 kΩ)
[高圧電源] 推奨コントロール電圧範囲 +0.8 V ~ +6 V
[高圧電源] コントロール電圧入力インピーダンス 100 kΩ
[高圧電源] 温度係数 Typ. ±0.01 %/℃
動作周囲温度 0 ℃ ~ +45 ℃
保存温度 -15 ℃ ~ +60 ℃
質量 Typ. 122 g

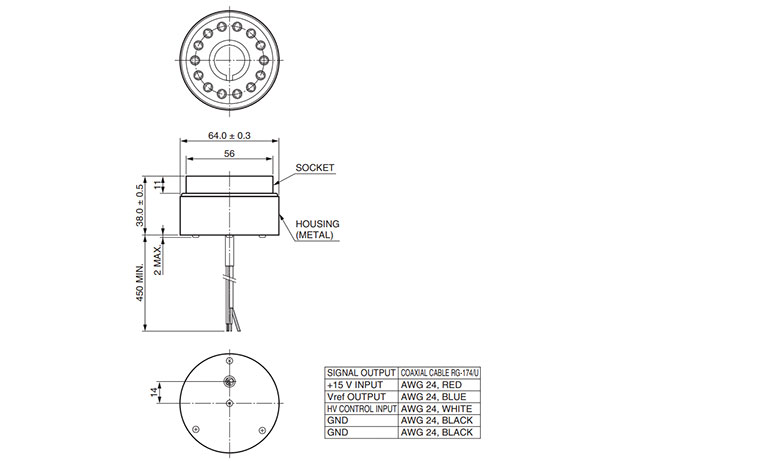

外形寸法図 (単位: mm)
