DAP型ソケットアッセンブリ

C14019-02

C14019シリーズは、高圧電源とアクティブ型電圧分割回路、電流電圧変換回路を内蔵したφ28 mm(1-1/8 ")光電子増倍管用のソケットアッセンブリです。C14019-01はサイドオン型光電子増倍管用、C14019-02はヘッドオン型光電子増倍管用です。C14019-02は光電子増倍管の高インピーダンスの信号電流を低インピーダンスの電圧信号に変換して出力します。±15Vを供給し0V~+6Vのコントロール電圧を調整するだけで動作可能です。

タイプ 高圧電源・アンプ内蔵型(DAP型)
適合PMT 28 mm ヘッドオン型
入力電圧 ±15 V ±1 V
最大入力電圧 ±18 V
最大入力電流 +82 mA / -20 mA
[PMT] 直線出力電流 Min. 20 μA (負荷抵抗 50 Ω 時)
[高圧電源] 出力電圧範囲 0 V ~ -1500 V
[高圧電源] 入力変動率(±1 V入力変動) Typ. ±0.01 %
[高圧電源] 出力電圧コントロール 0 V ~ +6 V
[高圧電源] コントロール電圧入力インピーダンス 100 kΩ
[高圧電源] 出力電圧応答 Typ. 80 ms
[高圧電源] 温度係数 Typ. ±0.01 %/℃
[アンプ] 周波数帯域 (-3 dB) DC ~ 5 MHz
[アンプ] 電流電圧変換係数 0.15 V/uA (負荷抵抗 50 Ω 時)
[アンプ] 最大出力信号電圧 +3 V (負荷抵抗 50 Ω 時)
[アンプ] 信号出力オフセット電圧 Typ. ±10 mV
[アンプ] 信号出力リップル/ノイズ 10 mVrms (Typ.)
動作周囲温度 0 ℃ ~ +40 ℃
保存温度 -15 ℃ ~ +60 ℃
質量 Typ. 60 g

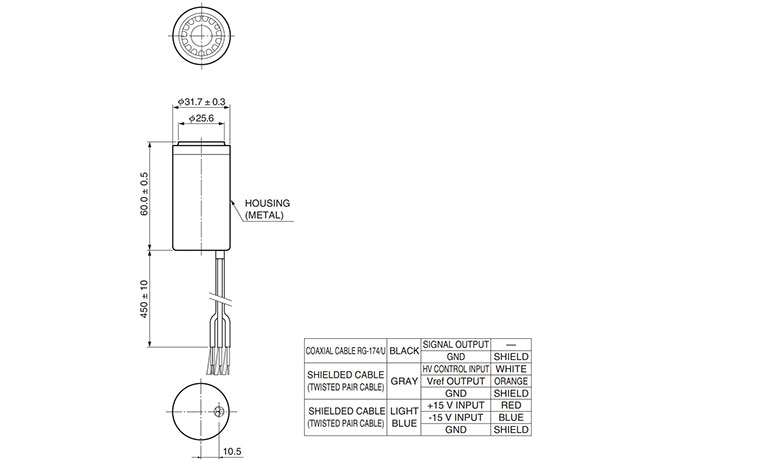

外形寸法図 (単位: mm)
