DP型ソケットアッセンブリ

C8991

C8991は、コッククロフト・ウォルトン型高圧電源を採用したφ28mm(1-1/8インチ)サイドオン型光電子増倍管用のソケットアッセンブリです。低消費電力ながら優れた光電子増倍管の高出力直線性を実現します。

C8991
入力電圧: +11.5 V ~ +15.5 V, 出力電圧範囲: -200 V ~ -1200 V
C8991-01
入力電圧: +13.5 V ~ +15.5 V, 出力電圧範囲: -200 V ~ -1500 V
C8991-05
入力電圧: +5 V ±0.5 V, 出力電圧範囲: -200 V ~ -1200 V

タイプ 高圧電源内蔵型(DP型)
適合PMT 28 mm サイドオン型
入力電圧 +11.5 V ~ +15.5 V
最大入力電圧 18 V
最大入力電流 8 mA
[PMT] 直線出力電流 Min. 100 μA
[PMT] 出力信号 リップル/ノイズ Typ. 1 mVp-p
[高圧電源] 出力電圧範囲 0 V ~ -1200 V
[高圧電源] 推奨出力電圧範囲 -200 V ~ -1200 V
[高圧電源] 入力変動率(±1 V入力変動) Typ. ±0.01 %
[高圧電源] 出力電圧コントロール 0 V ~ +1.2 V または 10 kΩ ポテンショメータ
[高圧電源] セトリングタイム 10 s
[高圧電源] 温度係数 Typ. ±0.005 %/℃
動作周囲温度 0 ℃ ~ +50 ℃
保存温度 -15 ℃ ~ +60 ℃
質量 Typ. 57 g

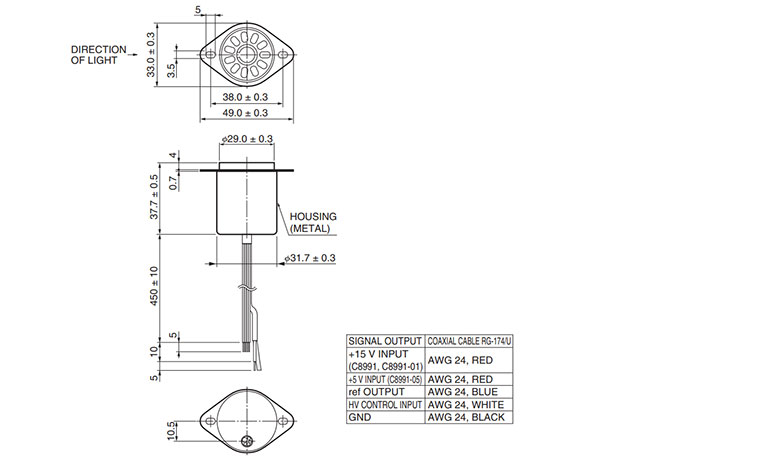

外形寸法図 (単位: mm)
