高圧電源モジュール

C14478-53

C14478-53は+4.75 V ~ +5.25 Vの入力電圧に対し、+10 V ~ +250 V (1 mA) の特性保証した出力が可能な安定化回路を備えるオンボード実装型の電源モジュールです。

特長

  • 小型: 26 mm(W) x 8 mm(H) x 17 mm(D)
  • 軽量: 6 g
  • 高出力精度
  • 低リップルノイズ
  • 高安定
  • 安全規格 IEC61010-1適合

用途

  • 半導体素子 (フォトダイオード、アバランシェフォトダイオード)
  • 放射線検出器 (CdTe、CZT)
  • 各種バイアス用

特性図

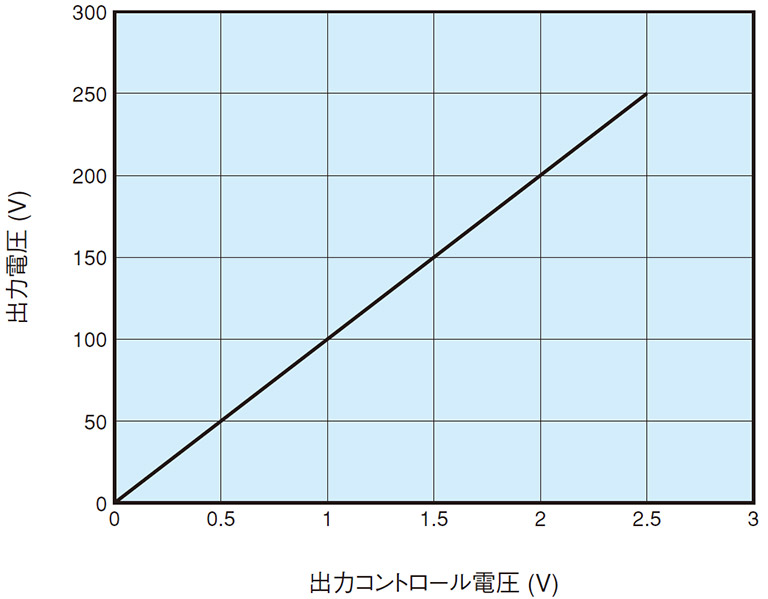

出力精度 (出力直線性)

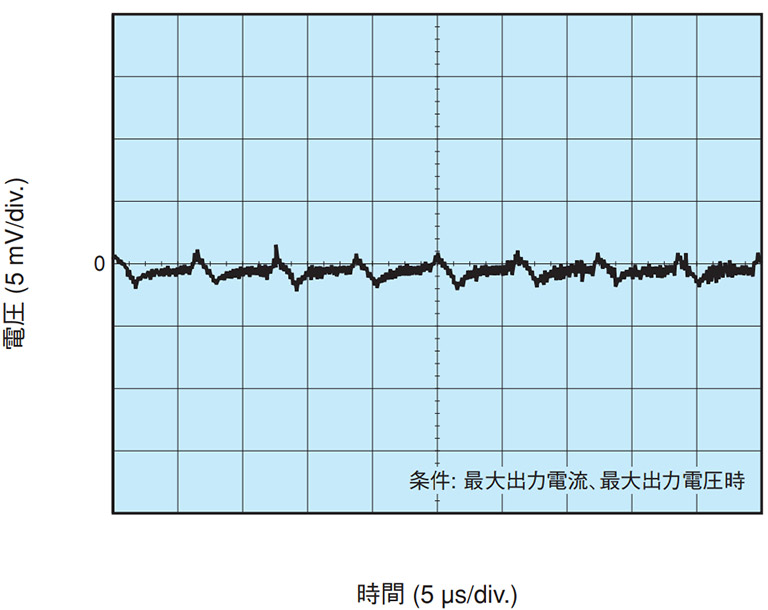

リップル / ノイズ

仕様

タイプ 小型ユニット
入力電圧 +4.75 V ~ +5.25 V
入力電流 Max. 125 mA
特性保証出力範囲 +10 V ~ +250 V
出力電圧精度 ±0.5 %
最大出力電圧 +250 V
最大出力電流 1 mA
応答時間 40 ms
入力変動率 ±0.01 %
負荷変動率 ±0.01 %
温度係数 Typ. ±0.01 %/℃
リップル/ノイズ (peak to peak) Typ. 10 mV
出力コントロール電圧 0 V ~ +2.5 V
動作周囲温度 -10 ℃ ~ +60 ℃
動作周囲湿度 85 % 以下
保存温度 -20 ℃ ~ +70℃
保存湿度 85 % 以下
外形寸法 (W x H x D) 26 x 8 x 17 mm
質量 6 g

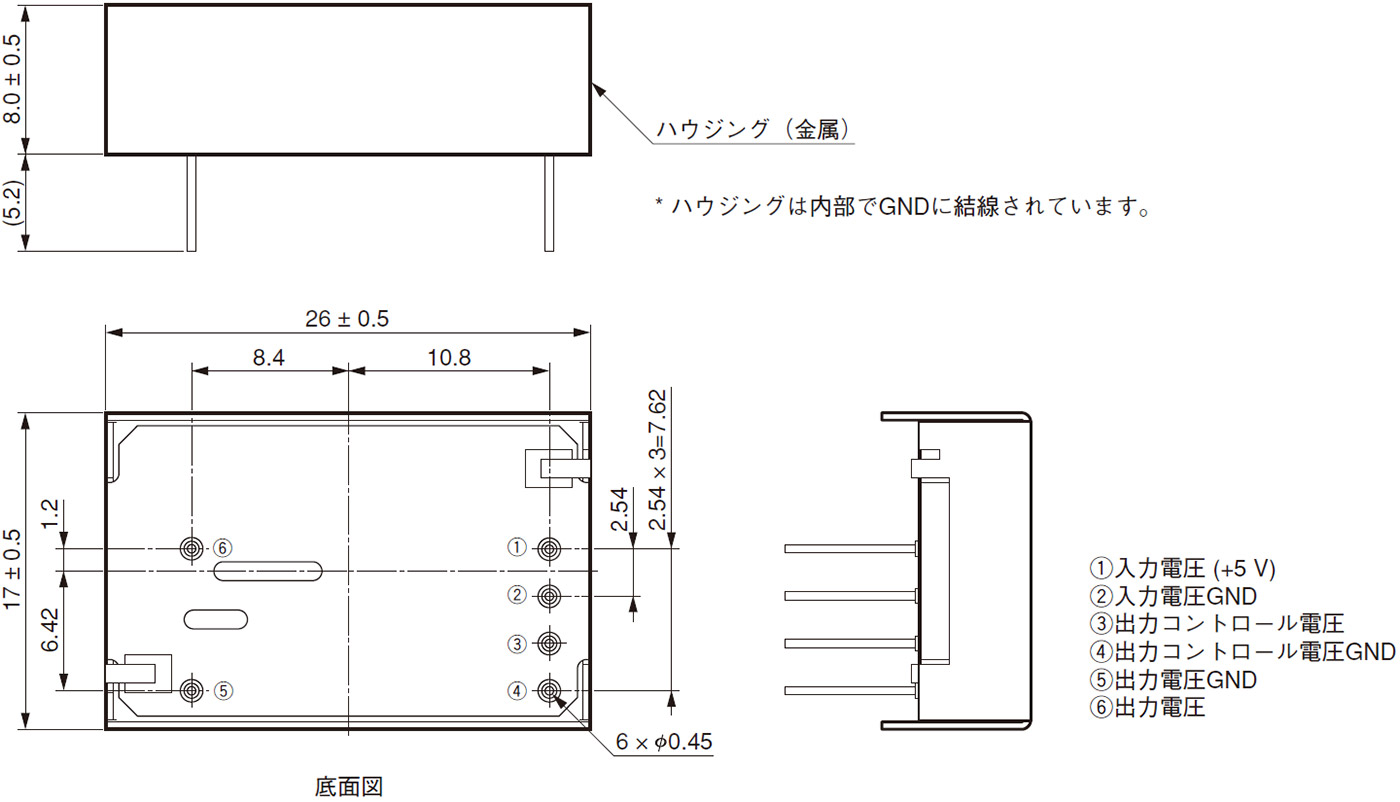

外形寸法図 (単位: mm)
