光電子増倍管モジュール

H12056-01

H12056シリーズは、メタルパッケージ光電子増倍管と高圧電源回路、シャッタ回路を内蔵した光電子増倍管モジュールです。過大光保護用シャッタ回路は、装置等の開閉時に光電子増倍管に入る過大光から光電子増倍管を保護できるため、電源を切ることなく試料等の交換を行うことができます。従来のバイアルカリ光電面より高感度のスーパーバイアルカリ光電面、さらに高感度なウルトラバイアルカリ光電面、近赤外領域まで感度を有するマルチアルカリ光電面、更に赤感度を増強したマルチアルカリ光電面を用意しています。また、フォトンカウンティング計測用にゲインとダークカウントを選別したPタイプも用意しています。

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 230 nm
感度波長 (Long) 870 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 51.0 x 30.0 x 25.0 mm
入力電圧 +4.5~+5.5 V
最大入力電圧 6 V
最大入力電流 10 mA
最大出力信号電流 100 μA
最大コントロール電圧 +1.1(入力インピーダンス1MΩ) V
推奨コントロール電圧調整範囲 +0.5~+1.1(入力インピーダンス1MΩ) V
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 200 μA/lm
[陰極特性] 赤感度比 Typ. 0.2
[陰極特性] 放射感度 Typ. 77 mA/W
[陽極特性] ルーメン感度 Min. 100 A/lm
[陽極特性] ルーメン感度 Typ. 400 A/lm
[陽極特性] 放射感度 Typ. 1.5 x 105 A/W
[陽極特性] 暗電流(30分後) Typ. 1 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 0.57 ns
リップルノイズ (peak to peak)  Max. 0.6 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 70 g

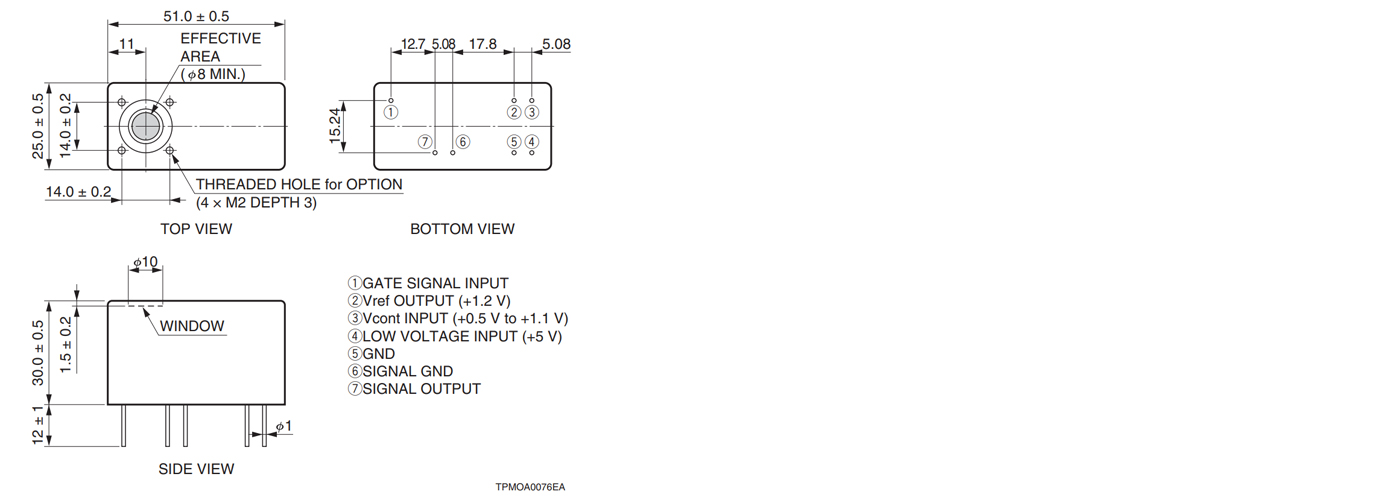

外形寸法図 (単位: mm)
