光電子増倍管モジュール

H14990-100-02

H14990-100-02はTO-8型メタルパッケージ光電子増倍管および高圧電源回路を内蔵した光電子増倍管モジュールです。高速応答・高ゲイン・大有効径といった特長を有しているため、水中での高速光通信を実現します。



特性図

アイパターン

アイパターン

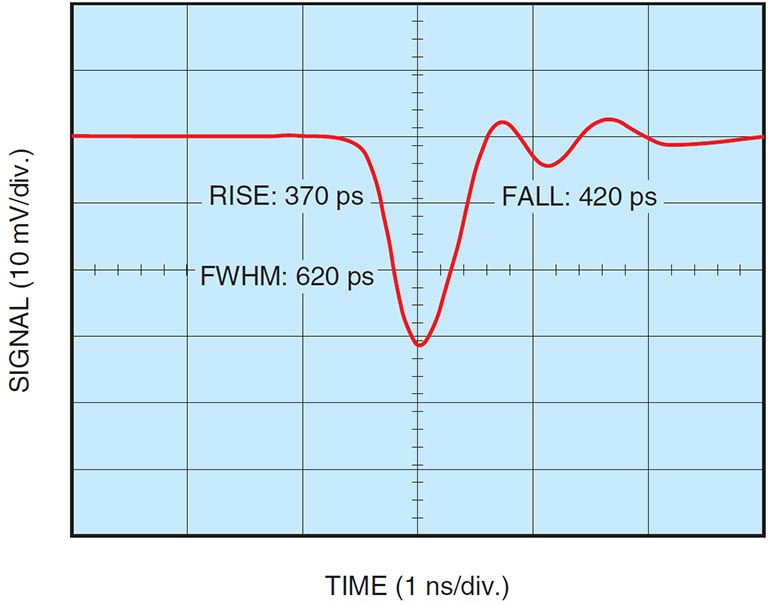

時間特性

時間特性

仕様

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 22 x 22 x 30 mm
入力電圧 +4.5~+5.5 V
最大入力電圧 5.5 V
最大入力電流 3.2 mA
最大出力信号電流 100 μA
最大コントロール電圧 +1.0(入力インピーダンス1MΩ) V
推奨コントロール電圧調整範囲 +0.5~+1.0(入力インピーダンス1MΩ) V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 105 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Min. 0.4 A/lm
[陽極特性] ルーメン感度 Typ. 2.63 A/lm
[陽極特性] 放射感度 Typ. 2.75 x 103 A/W
[陽極特性] 暗電流(30分後) Typ. 0.1 nA
[陽極特性] 暗電流(30分後) Max. 1 nA
[時間特性] 上昇時間 (Tr) Typ. 0.37 ns
リップルノイズ (peak to peak)  Max. 0.1 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 48 g

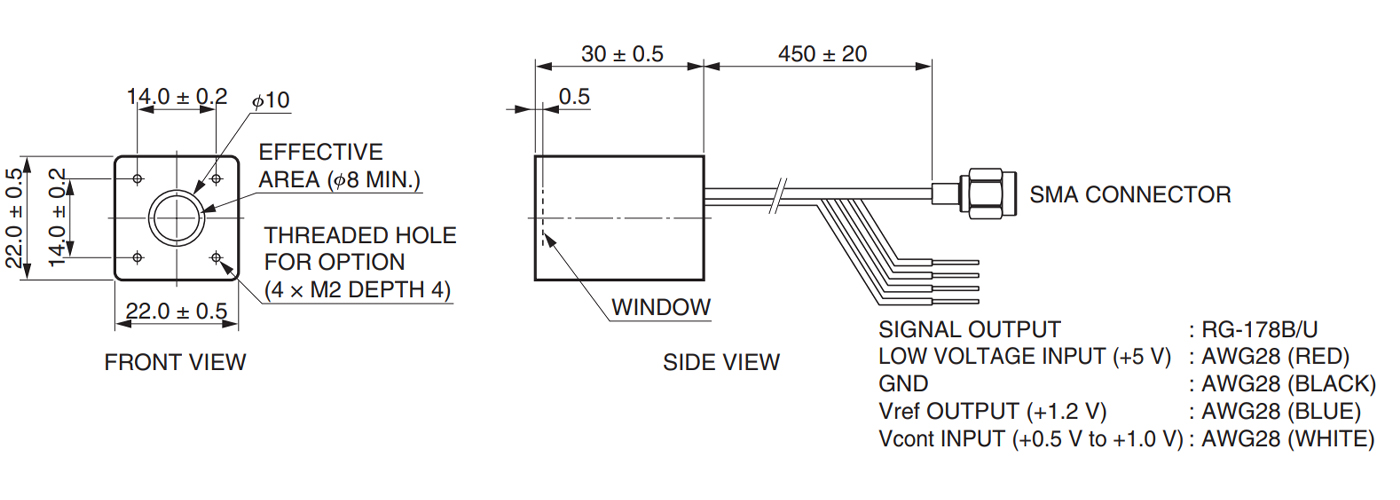

外形寸法図 (単位: mm)
