光電子増倍管モジュール

H16200-42

赤感度増強GaAsP光電面の光電子増倍管を使用した光電子増倍管モジュールです。最大出力電流40 μAで広いダイナミックレンジを実現し、コントラストに優れた鮮明な画像を提供するとともに、保護回路を必要としない安定した動作が可能です。

仕様

項目 内容/値 単位
入力電圧 +11.5 ~ +15.5 V
最大入力電圧 +18 V
最大入力電流 *1 12 mA
最大出力信号電流 40 μA
最大コントロール電圧 *2 +0.9 V
推奨コントロール電圧調整範囲 *2 +0.5 ~ +0.8 V
有効エリア φ5 mm
感度波長範囲 300 ~ 840 nm
最大量子効率感度波長 660 nm
[陰極特性] 量子効率 最大量子効率感度波長時 最小値 15 %
標準値 25 %
[陰極特性] 放射感度 最大量子効率感度波長時 最小値 80 mA/W
標準値 133 mA/W
[陽極特性] 放射感度 最大量子効率感度波長時 最小値 4.8 × 104 A/W
標準値 1.3 × 105 A/W
[陽極特性] 暗電流*3*4 標準値 3 nA
最大値 11
[陽極特性] ゲイン *3 標準値 1.0 × 106 -
上昇時間 *3 標準値 1.0 ns
リップル/ノイズ (peak to peak) *3 *5 最大値 0.6 mV
セトリングタイム *6 最大値 0.2 s
動作周囲温度 *7 +5 ~ +35
保存温度 *7 -20 ~ +50
質量 76 g

Notes
*1 入力電圧 ±15 V、コントロール電圧 +0.8 V
*2 入力インピーダンス 30 kΩ
*3 コントロール電圧 +0.8 V
*4 暗中にて30分間放置後測定
*5 負荷抵抗 1 MΩ、負荷容量 22 pF
*6 コントロール電圧を+0.8 Vから+0.5 Vへ変化させたときの安定時間
*7 結露なきこと

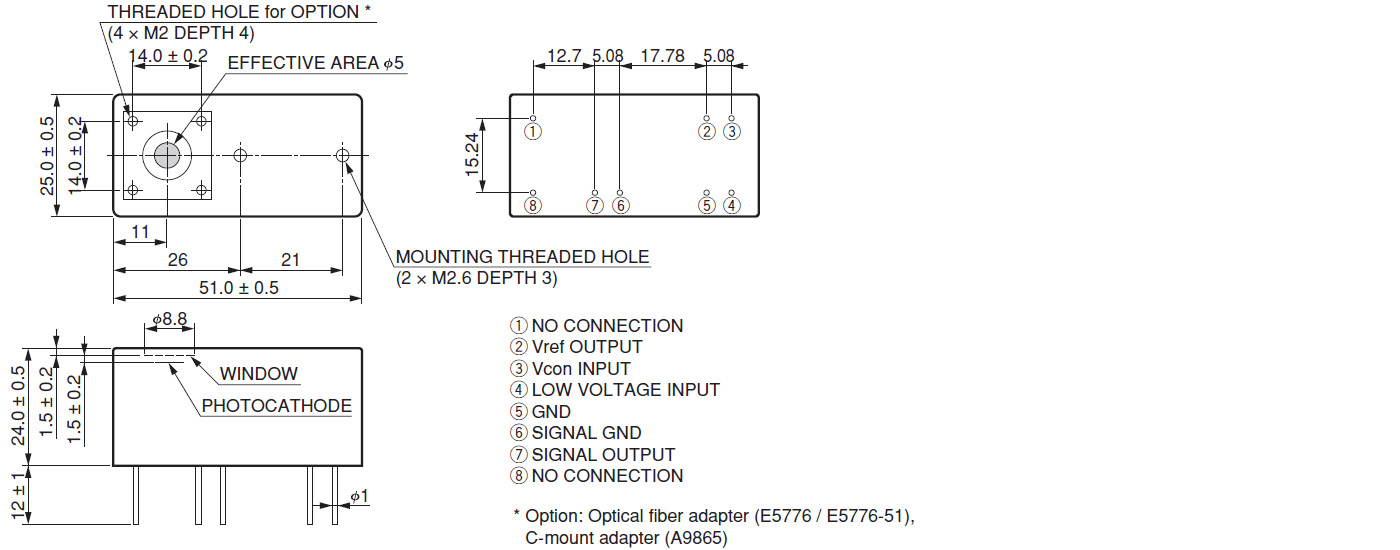

外形寸法図 (単位: mm)
