光電子増倍管モジュール

H7826

H7826シリーズは、φ19 mm (3/4")ヘッドオン型光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。この光電子増倍管は、同サイズの光電子増倍管と比べて長さが短いため、有効受光面サイズがφ15 mmと大きいにも拘わらず小型化することができました。他の光電子増倍管モジュールと比較して耐振動衝撃特性に優れていますので、携帯型装置に適しています。

受光面形状 円形
受光面サイズ φ15 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) 26.0 mm x 50.0 mm x 56.0 mm
入力電圧 +11.5 V ~ +15.5 V
最大入力電圧 18 V
最大入力電流 40 mA
最大出力信号電流 100 μA
最大コントロール電圧 1.2 V
推奨コントロール電圧調整範囲 +0.5 V ~ +1.1 V
[陰極特性] ルーメン感度 Min. 60 μA/lm
[陰極特性] ルーメン感度 Typ. 90 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 10.5
[陰極特性] 赤感度比 Typ. -
[陰極特性] 放射感度 Typ. 85 mA/W
[陽極特性] ルーメン感度 Min. 10 A/lm
[陽極特性] ルーメン感度 Typ. 50 A/lm
[陽極特性] 放射感度 Typ. 4.7 x 104 A/W
[陽極特性] 暗電流(30分後) Typ. 3 nA
[陽極特性] 暗電流(30分後) Max. 20 nA
[時間特性] 上昇時間 (Tr) Typ. 1.5 ns
リップルノイズ (peak to peak)  Max. 0.4 mV
セトリングタイム Max. 0.2 s
動作周囲温度 +5 ℃ ~ +45 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 63 g

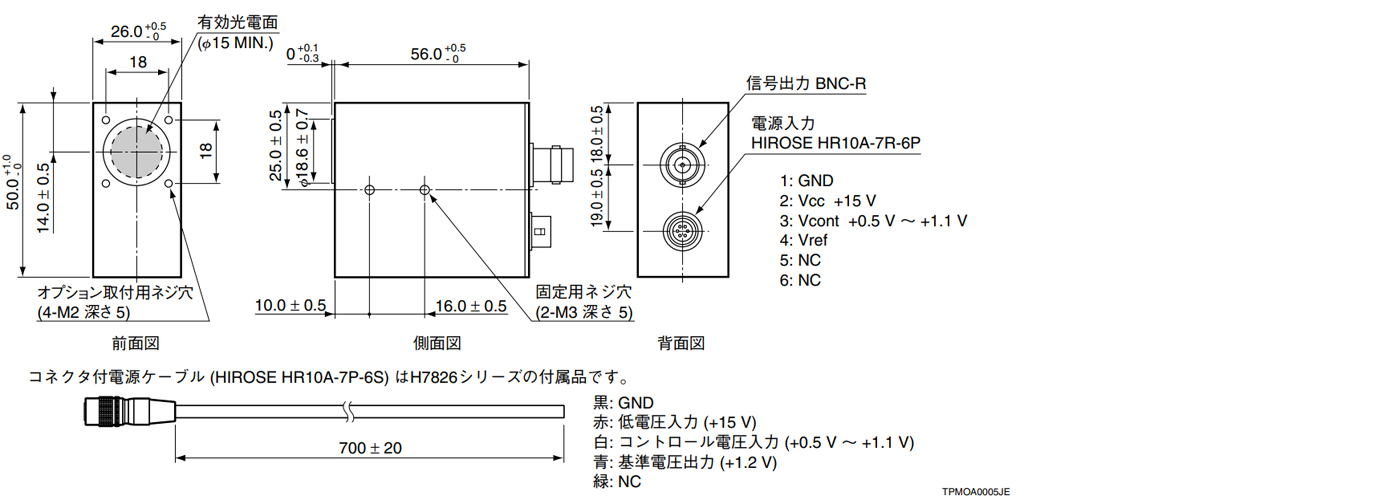

外形寸法図 (単位: mm)
