フォトンカウンティングヘッド

H11123

H11123は、φ28 mm (1-1/8")ヘッドオン型光電子増倍管と高圧電源回路、高速フォトンカウンティング回路を内蔵したフォトンカウンティングヘッドです。受光面がφ25 mmと広いため効率よく光を集めることができます。光電子増倍管の高電圧やディスクリミネータの設定はすでに調整してありますので、+5 Vを入力するだけでフォトンカウンティング計測が行えます。

受光面形状 円形
受光面サイズ φ25 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) φ35 mm x 192 mm
入力電圧 +4.75 V ~ +5.25 V
最大入力電圧 6 V
最大入力電流 70 mA
計数感度 at 300 nm Typ. 1.9 x 105 s-1・pW-1
計数感度 at 400 nm Typ. 4.4 x 105 s-1・pW-1
計数感度 at 500 nm Typ. 3.6 x 105 s-1・pW-1
計数感度 at 600 nm Typ. 1.1 x 105 s-1・pW-1
カウントリニアリティ 5.0 x 106 s-1
ダークカウント Typ. 100 s-1
ダークカウント Max. 200 s-1
パルスペア分解能 20 ns
出力パルス幅 10 ns
出力パルス波高 Min. 2 V
出力パルス波高 Typ. 2.2 V
推奨負荷抵抗 50 Ω
信号出力論理 正論理
動作周囲温度 +5 ℃ ~ +40 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 260 g

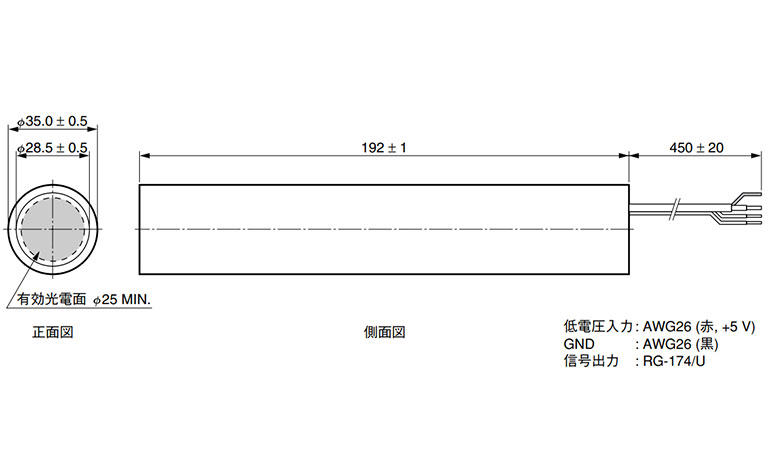

外形寸法図 (単位: mm)
