光電子増倍管モジュール

H10493-013

H10493シリーズは、φ28mm (1-1/8")ヘッドオン型光電子増倍管と高圧電源回路、低雑音アンプを内蔵した光電子増倍管モジュールで、φ25 mmの広い受光面をもっていますので、効率よく光を集めることができます。アンプは、電流電圧変換係数1 V/μA・周波数帯域DC~20 kHzタイプと0.1 V/μA・200 kHzタイプ、0.1 V/μA・DC~8 MHzタイプがあり、光電子増倍管は可視域用とUV~近赤外域用を用意しています。

受光面形状 円形
受光面サイズ φ25 mm
感度波長 (Short) 185 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) φ35 mm x 192 mm
入力電圧 ±11.5 V ~ ±15.5 V
最大入力電圧 ±18 V
最大入力電流 +24 mA / -21 mA
最大出力信号電圧 +10 V (負荷抵抗 500 Ω) , +5 V (負荷抵抗 50 Ω)
最大コントロール電圧 +1.5 V (入力インピーダンス 1 MΩ)
推奨コントロール電圧調整範囲 +0.5 V ~ +1.4 V (入力インピーダンス 1 MΩ)
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 150 μA/lm
[陰極特性] 赤感度比 Typ. 0.2
[陰極特性] 放射感度 Typ. 64 mA/W
[陽極特性] ルーメン感度 Min. 2.0 x 106 V/lm
[陽極特性] ルーメン感度 Typ. 8.0 x 106 V/lm
[陽極特性] 放射感度 Typ. 3.4 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 0.3 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 1.5 mV
電流電圧変換係数 0.1 V/uA
出力オフセット電圧 Typ. ±1 mV
リップルノイズ (peak to peak)  Max. 0.8 mV
セトリングタイム Max. 10 s
動作周囲温度 +5 ℃ ~ +50 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 270 g

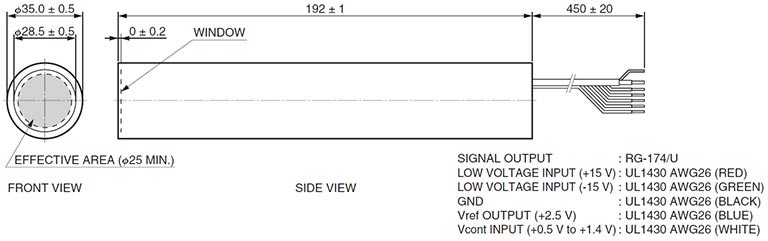

外形寸法図 (単位: mm)

外形寸法図
