光電子増倍管モジュール

H14603-100

H14603シリーズは、メタルパッケージ光電子増倍管と高圧電源回路、低雑音アンプを内蔵した光電子増倍管モジュールです。アンプにより光電子増倍管の電流出力を電圧出力に変換するため、信号処理が容易です。また、フォトダイオードとほぼ同じ寸法にもかかわらず、高ゲイン、広ダイナミックレンジ、高速応答特性を持っています。

受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 400 nm
外形寸法 (W x H x D) 22.0 x 22.0 x 30.0 mm
入力電圧 ±4.5~±5.5 V
最大入力電圧 ±5.5 V
最大入力電流 +6.5 / -3.5 mA
最大出力信号電圧 +4 (負荷抵抗 10 kΩ) V
最大コントロール電圧 +1.0 (入力インピーダンス 1 MΩ) V
推奨コントロール電圧調整範囲 +0.5~+1.0 (入力インピーダンス 1 MΩ) V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 105 μA/lm
[陰極特性] 青感度指数 Typ. 13.5
[陰極特性] 放射感度 Typ. 110 mA/W
[陽極特性] ルーメン感度 Min. 3.0 x 106 V/lm
[陽極特性] ルーメン感度 Typ. 1.1 x 107 V/lm
[陽極特性] 放射感度 Typ. 11 V/nW
[陽極特性] 暗中での電圧出力(30分後) Typ. 0.05 mV
[陽極特性] 暗中での電圧出力(30分後) Max. 0.5 mV
電流電圧変換係数 0.1 V/μA
出力オフセット電圧 Typ. ±1 mV
リップルノイズ (peak to peak)  Max. 0.5 mV
セトリングタイム Max. 10 s
動作周囲温度 +5~+50 ℃
保存温度 -20~+50 ℃
質量 42 g

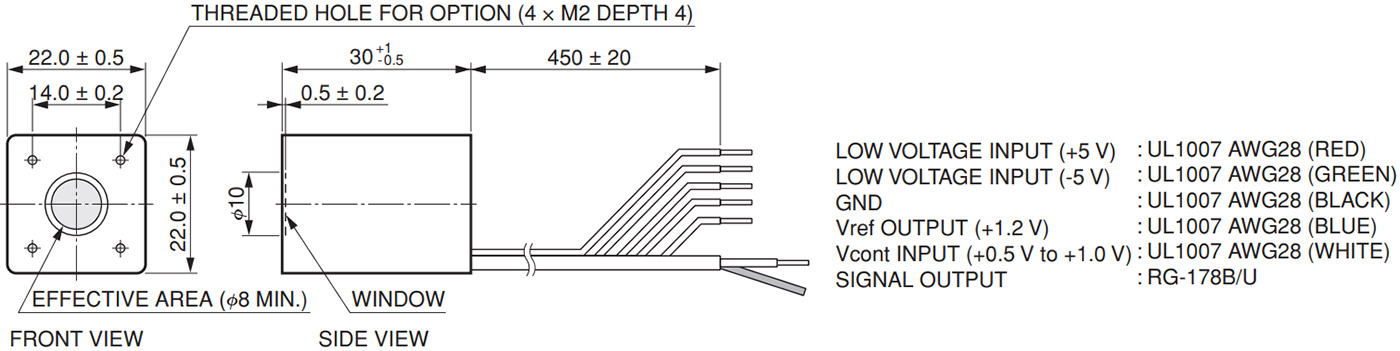

外形寸法図 (単位: mm)
