光電子増倍管

R1925A

φ25mmヘッドオン型 小型・耐振型 マルチアルカリ光電面(有効径φ22mm/感度波長範囲300nm~850nm) 半導体の露光装置、医用検体検査装置に使用

種類 ヘッドオン型
管径 φ25 mm
受光面形状 円形
受光面サイズ φ22 mm
感度波長 (Short) 300 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 500 K
光電面 種類 マルチアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 サーキュラライン
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 150 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.2
[陰極特性] 放射感度 Typ. 64 mA/W
[陽極特性] ルーメン感度 Min. 20 A/lm
[陽極特性] ルーメン感度 Typ. 75 A/lm
[陽極特性] 放射感度 Typ. 3.2 x 104 A/W
[陽極特性] ゲイン Typ. 5.0 x 105
[陽極特性] 暗電流(30分後) Typ. 3 nA
[陽極特性] 暗電流(30分後) Max. 20 nA
[時間特性] 上昇時間 (Tr) Typ. 1.5 ns
[時間特性] 走行時間 (T.T.) Typ. 17 ns

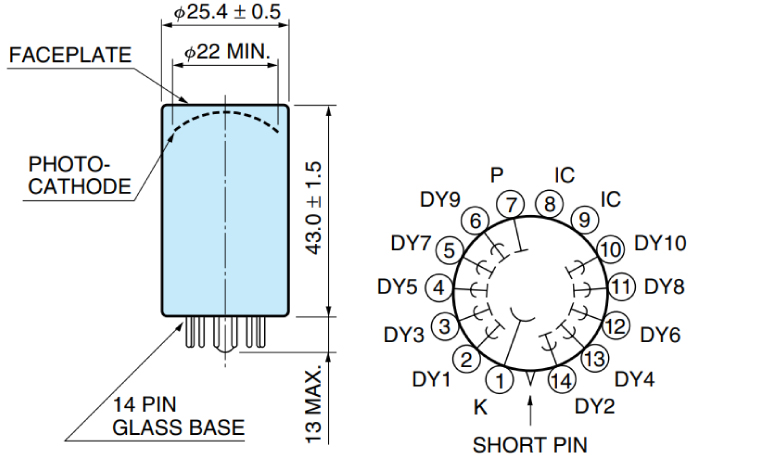

外形寸法図 (単位: mm)
