高圧電源モジュール

C13890-15

C13890-15は、小型・高性能を主眼として開発されたオンボード実装型の高圧電源モジュールです。独自開発の回路により高い性能と低消費電力を実現し、さらに各種保護機能を強化しています。
また、UL認証を取得しているため高い安全性を有しています。

特長

  • 広い入力電圧: +11 V ~ +16 V
  • 低リップルノイズ
  • 小型・軽量
  • 高安定
  • 低消費電力
  • UL認定品 (UL60601-1, ファイルNo.E470768)

仕様

タイプ 小型ユニット
入力電圧 +11 V ~ +16 V
入力電流(無負荷) Typ. 35 mA
入力電流(全負荷) Typ. 125 mA
最大出力電圧 -1250 V
最大出力電流 0.6 mA
特性保証出力電圧 -200 V ~ -1250 V
入力変動率 ±0.01 % (+11 V ~ +16 V の入力変動に対して)
負荷変動率 ±0.01 %
リップル/ノイズ (peak to peak) 38 mV
温度係数 Max. ±0.01 %/℃
動作周囲温度 -10 ℃ ~ +60 ℃
動作周囲湿度 80 %RH 以下
保存温度 -20 ℃ ~ +70 ℃
保存湿度 80 %RH 以下

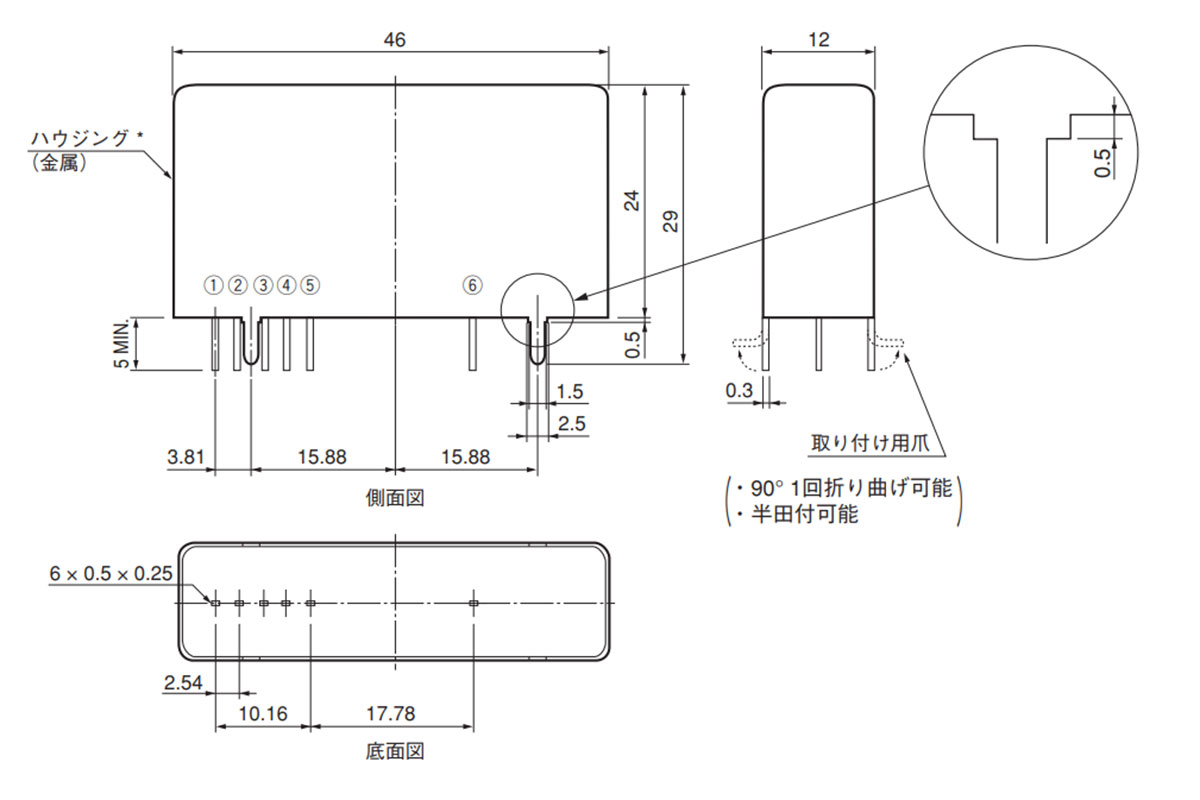

外形寸法 (W x H x D) 46 mm x 24 mm x 12 mm
質量 28.3 g

製品の購入やさらに詳しい情報についてはお問い合わせください。
