光電子増倍管

R580

φ38mmヘッドオン型 バイアルカリ光電面(有効径φ34mm/感度波長範囲300nm~650nm)

種類 ヘッドオン型
管径 φ38 mm
受光面形状 円形
受光面サイズ φ34 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 400 K
光電面 種類 バイアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 ラインフォーカス
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 1750 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1250 V
[陰極特性] ルーメン感度 Min. 70 μA/lm
[陰極特性] ルーメン感度 Typ. 95 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 11
[陰極特性] 放射感度 Typ. 88 mA/W
[陽極特性] ルーメン感度 Min. 10 A/lm
[陽極特性] ルーメン感度 Typ. 100 A/lm
[陽極特性] 放射感度 Typ. 9.7 x 104 A/W
[陽極特性] ゲイン Typ. 1.1 x 106
[陽極特性] 暗電流(30分後) Typ. 3 nA
[陽極特性] 暗電流(30分後) Max. 20 nA
[時間特性] 上昇時間 (Tr) Typ. 2.7 ns
[時間特性] 走行時間 (T.T.) Typ. 37 ns

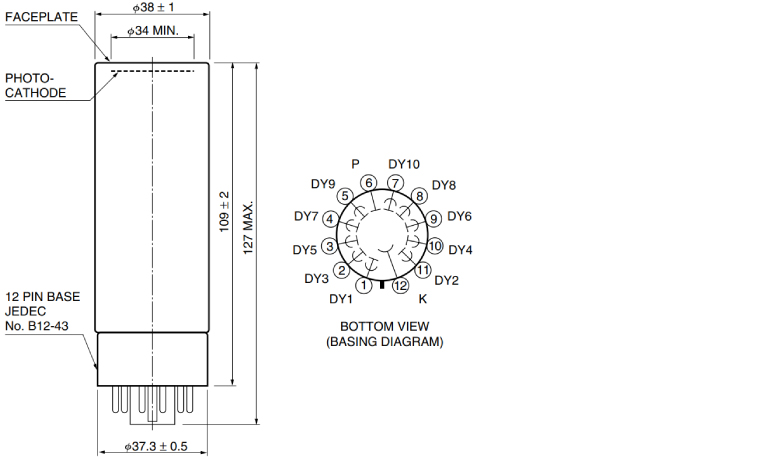

外形寸法図 (単位: mm)
