光電子増倍管

R7056

φ28mmヘッドオン型 バイアルカリ光電面(有効径φ25mm/感度波長範囲185nm~650nm) R6427のUV窓タイプ

種類 ヘッドオン型
管径 φ28 mm
受光面形状 円形
受光面サイズ φ25 mm
感度波長 (Short) 185 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 400U
光電面 種類 バイアルカリ
窓材質 UVガラス
ダイノード構造 ラインフォーカス
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 2000 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1500 V
[陰極特性] ルーメン感度 Min. 70 μA/lm
[陰極特性] ルーメン感度 Typ. 100 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 11
[陰極特性] 放射感度 Typ. 88 mA/W
[陽極特性] ルーメン感度 Typ. 500 A/lm
[陽極特性] 放射感度 Typ. 4.4 x 105 A/W
[陽極特性] ゲイン Typ. 5.0 x 106
[陽極特性] 暗電流(30分後) Typ. 10 nA
[陽極特性] 暗電流(30分後) Max. 200 nA
[時間特性] 上昇時間 (Tr) Typ. 1.7 ns
[時間特性] 走行時間 (T.T.) Typ. 16 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.5 ns
[陽極特性] パルスリニアリティ (2%変動) 10 mA

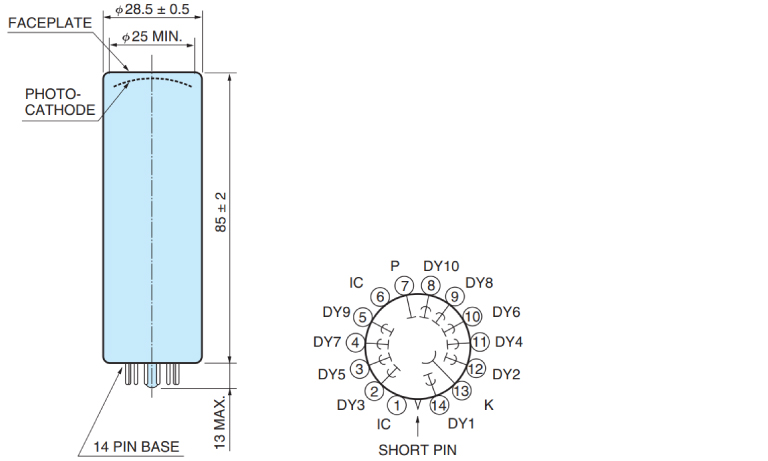

外形寸法図 (単位: mm)
