光電子増倍管

R11265U-200

30mm角型メタル・パッケージ シングル・アノード ウルトラバイアルカリ光電面(有効面23mm×23mm /感度波長範囲300nm~650nm) 絶縁カバー付 高エネルギー物理分野、環境分析等の検出器として、幅広い用途で使用

種類 メタルパッケージ型
管径 30 mm x 30 mm
受光面形状 四角形
受光面サイズ 23 mm x 23 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 400 nm
分光感度特性 カーブNo. 441 K
光電面 種類 ウルトラバイアルカリ(UBA)
窓材質 硼硅酸ガラス
ダイノード構造 メタルチャンネル
ダイノード段数 12
[最大定格] 陽極-陰極間電圧 1000 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 900 V
[陰極特性] ルーメン感度 Min. 110 μA/lm
[陰極特性] ルーメン感度 Typ. 135 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 15.5
[陰極特性] 放射感度 Typ. 130 mA/W
[陽極特性] ルーメン感度 Min. 50 A/lm
[陽極特性] ルーメン感度 Typ. 160 A/lm
[陽極特性] 放射感度 Typ. 1.5 x 105 A/W
[陽極特性] ゲイン Typ. 1.2 x 106
[陽極特性] 暗電流(30分後) Typ. 2 nA
[陽極特性] 暗電流(30分後) Max. 20 nA
[時間特性] 上昇時間 (Tr) Typ. 1.3 ns
[時間特性] 走行時間 (T.T.) Typ. 5.8 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.27 ns
[陽極特性] パルスリニアリティ (2%変動) 20 mA
[陽極特性] パルスリニアリティ (5%変動) 60 mA

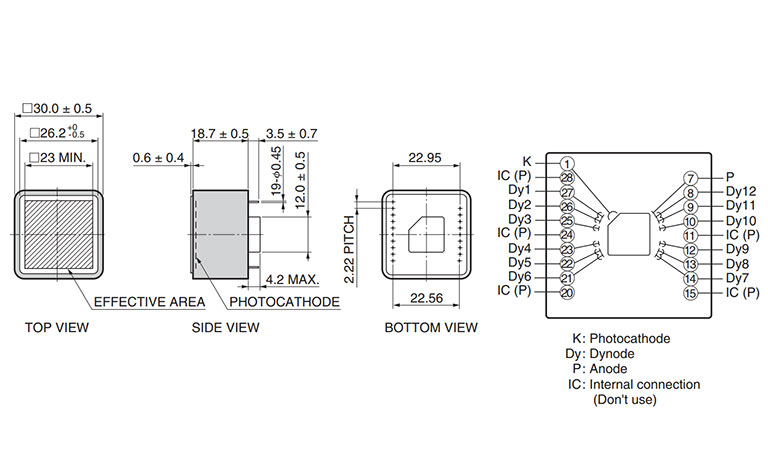

外形寸法図 (単位: mm)
