マルチアノード光電子増倍管

R5900U-04-L16

30mm角型メタルパッケージ 16チャンネル・リニア・アノード マルチアルカリ光電面(有効面0.8mm×16.0mm[16ch]/感度波長185nm~880nm) 絶縁カバー付 グレーティングにより分光した光を光電面に照射し出力を得る 測定対象物を光電面上に映し位置情報を得る

種類 メタルパッケージ型
管径 30 mm x 30 mm
受光面形状 四角形
受光面サイズ 15.8 mm × 16.0 mm (L16 ch)
感度波長 (Short) 185 nm
感度波長 (Long) 880 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 500U
光電面 種類 マルチアルカリ
窓材質 UVガラス
ダイノード構造 メタルチャンネル
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 900 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 800 V
[陰極特性] ルーメン感度 Min. 150 μA/lm
[陰極特性] ルーメン感度 Typ. 250 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.3
[陰極特性] 放射感度 Typ. 65 mA/W
[陽極特性] ルーメン感度 Min. 75 A/lm
[陽極特性] ルーメン感度 Typ. 250 A/lm
[陽極特性] 放射感度 Typ. 6.5 x 104 A/W
[陽極特性] ゲイン Typ. 1.0 x 106
[時間特性] 上昇時間 (Tr) Typ. 0.6 ns
[時間特性] 走行時間 (T.T.) Typ. 7.4 ns

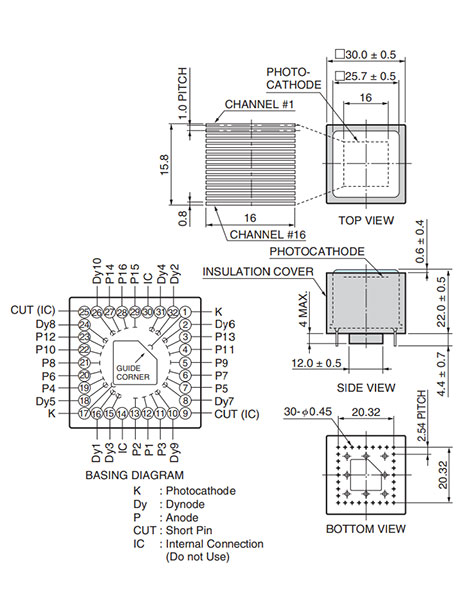

外形寸法図 (単位: mm)
