マルチアノード光電子増倍管

R7600U-01-M4

30mm角型メタル・パッケージ シングル・アノード マルチアルカリ光電面(有効面8.9mm×8.9mm×4ch/感度波長範囲300nm~850nm) 絶縁カバー付 分光分析機器、環境分析等の検出器として、幅広い用途で使用

種類 メタルパッケージ型
管径 30 mm x 30 mm
受光面形状 マルチアノード
受光面サイズ 18 mm x 18 mm (M4 ch)
感度波長 (Short) 300 nm
感度波長 (Long) 850 nm
感度波長 (Peak) 400 nm
分光感度特性 カーブNo. 500 K
光電面 種類 マルチアルカリ
窓材質 硼硅酸
ダイノード構造 メタルチャンネル
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 900 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 800 V
[陰極特性] ルーメン感度 Min. 150 μA/lm
[陰極特性] ルーメン感度 Typ. 200 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.2
[陰極特性] 放射感度 Typ. 65 mA/W
[陽極特性] ルーメン感度 Min. 50 A/lm
[陽極特性] ルーメン感度 Typ. 200 A/lm
[陽極特性] 放射感度 Typ. 6.5 x 104 A/W
[陽極特性] ゲイン Typ. 1.0 x 106
[陽極特性] 暗電流(30分後) Typ. 2.5 nA /ch
[陽極特性] 暗電流(30分後) Max. 12.5 nA /ch
[時間特性] 上昇時間 (Tr) Typ. 1.2 ns
[時間特性] 走行時間 (T.T.) Typ. 9.5 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.36 ns
[陽極特性] パルスリニアリティ (2%変動) 10 mA
[陽極特性] パルスリニアリティ (5%変動) 30 mA

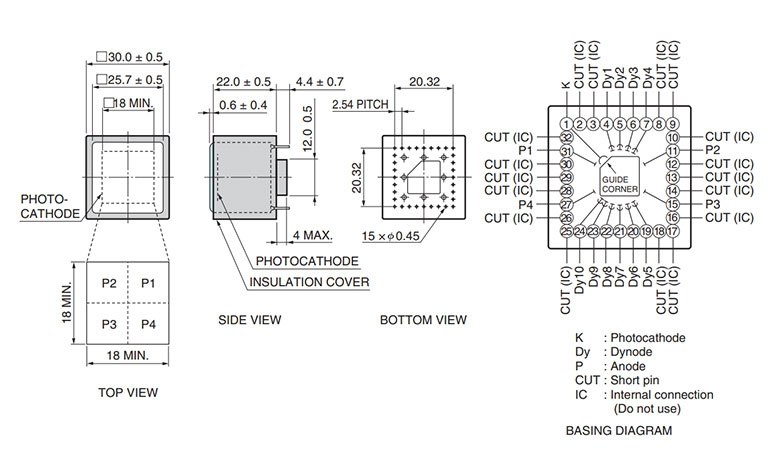

外形寸法図 (単位: mm)
