光電子増倍管

R10825

φ13mmサイドオン型 Cs-I光電面(有効面4mmx9.5mm/感度波長範囲115nm~195nm) MgF₂窓 真空紫外用

種類 サイドオン型
管径 φ13 mm
受光面形状 四角形
受光面サイズ 4 mm x 9.5 mm
感度波長 (Short) 115 nm
感度波長 (Long) 195 nm
感度波長 (Peak) 130 nm
分光感度特性 カーブNo. 150M
光電面 種類 Cs-I
窓材質 MgF2
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.01 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] 放射感度 Typ. 25.5 mA/W (at 121.6 nm)
[陽極特性] 放射感度 Typ. 1.0 x 105 A/W (at 121.6 nm)
[陽極特性] ゲイン Typ. 3.9 x 106
[陽極特性] 暗電流(30分後) Typ. 0.0.5 nA
[陽極特性] 暗電流(30分後) Max. 1 nA
[時間特性] 上昇時間 (Tr) Typ. 1.4 ns
[時間特性] 走行時間 (T.T.) Typ. 15 ns

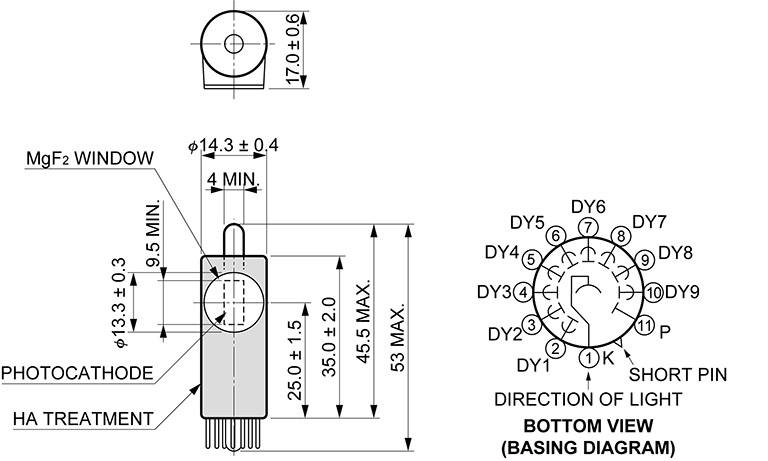

外形寸法図 (単位: mm)
