光電子増倍管

R2658P

φ28mmサイドオン型 InGaAs光電面(有効面3mmx12mm/感度波長範囲185nm~1010nm) R2658のフォトンカウンティング仕様 分光分析の光検出器に使用

種類 サイドオン型
管径 φ28 mm
受光面形状 四角形
受光面サイズ 3 mm x 12 mm
感度波長 (Short) 185 nm
感度波長 (Long) 1010 nm
感度波長 (Peak) 400 nm
分光感度特性 カーブNo. 850U
光電面 種類 InGaAs
窓材質 UVガラス
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1500 V
[最大定格] 平均陽極電流 0.001 mA
陽極-陰極間 印加電圧 1250 V
[陰極特性] ルーメン感度 Min. 50 μA/lm
[陰極特性] ルーメン感度 Typ. 100 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 4.5
[陰極特性] 赤感度比 (R-68) Typ. 0.4
[陰極特性] 放射感度 Typ. 1 mA/W (at 1um)
[陽極特性] ルーメン感度 Min. 5 A/lm
[陽極特性] ルーメン感度 Typ. 16 A/lm
[陽極特性] 放射感度 Typ. 1.6 x 102 A/W
[陽極特性] ゲイン Typ. 1.6 x 105
[陽極特性] 暗電流(30分後) Typ. 1 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 2 ns
[時間特性] 走行時間 (T.T.) Typ. 20 ns

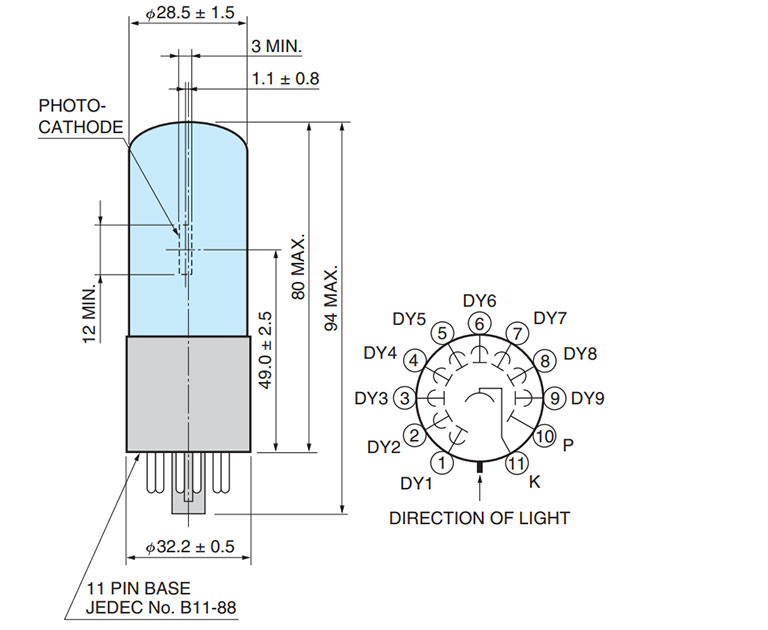

外形寸法図 (単位: mm)
