高速イメージセンサ、小型パッケージタイプを製品化

CMOSリニアイメージセンサ S15611W

  • 浜松ホトニクス株式会社 固体事業部

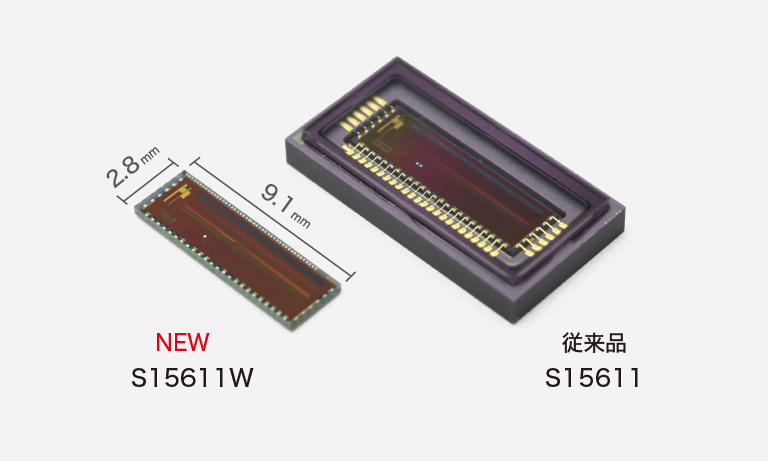

S15611Wは、最大ラインレート 34 kHzの高速リニアイメージセンサです。新たに、ウエハレベルCSP (Chip Size Package)を採用することによって、従来品よりも小型かつ薄型化を実現し、省スペースでの実装が可能となりました。また、分光感度特性がよりなめらかになった点も特長です。エンコーダや位置検出などの用途に適しています。

特長

  • 高速ラインレート: 34 kHz max.
  • 小型・薄型パッケージ: ウエハレベルCSPを採用
  • なめらかな分光感度特性
  • 1024画素
  • 画素サイズ: 7 μm×200 μm

用途

  • エンコーダ
  • 位置検出

分光感度特性

仕様

型名 NEW S15611W S15611
画素数 1024 画素
画素ピッチ 7 μm

画素高さ

200 μm
感度波長範囲 400 nm ~ 1000 nm
読み出し速度 max. 40 MHz
パッケージ 硼珪酸ガラス + Si基板 セラミック
窓材 硼珪酸ガラス
外形寸法 (W × D × H) 9.1 mm × 2.8 mm × 0.46 mm 12.8 mm × 6.7 mm × 2.0 mm
