X線TDIカメラ

C10650-221

X線TDIカメラ C10650-221は、TDI技術を用いることにより、広域エリアでの高速・高感度・高解像度読み出しを同時に実現し、高精度なインラインX線内部検査を可能にしたカメラです。従来のラインセンサカメラで懸念されていた「高解像度撮影=感度不足による低輝度画像」を改善し、高解像度かつ明るく鮮明な画像取得を実現しました。

特長

  • 高速読み出し:10.7 m/分(ビニング2×2時)
  • 最大検出幅:145.9 mm
  • 最大水平画素数:3040画素
  • 高S/N:12 bit出力
  • Camera Linkインターフェース(Base Configuration)
  • 単電源(15 V)駆動
  • リアルタイム暗電流補正・シェーディング補正機能搭載
  • エリア読み出しモード搭載(初期調整用)

仕様

型名 C10650-221
シンチレータ FOS(シンチレータ付ファイバオプティックプレート)
推奨使用(X線感度)範囲 約25 kV~90 kV*1
画素数 3040(H)× 128(V)
X線検出エリア 145.9 mm(H) × 6.1 mm(V)
対応ラインスピード 0.178 m/分 ~ 6.073 m/分
TDI ラインレート 1×1: 最大 2.109 kHz(6.073 m/分)
ビニング2×2: 最大 1.858 kHz(10.702 m/分)
A/Dコンバータ 12 bit
制御インターフェース Camera Link Base Configuration
出力信号 (画像データ) 12 bitデジタル出力
ピクセルクロック 16.0 MHz(Camera Link)
電源 DC +15 V
消費電力 約30 VA
*1 使用できるX線強度の使用範囲は、電流や電圧、検出距離により変化します。

外形寸法図

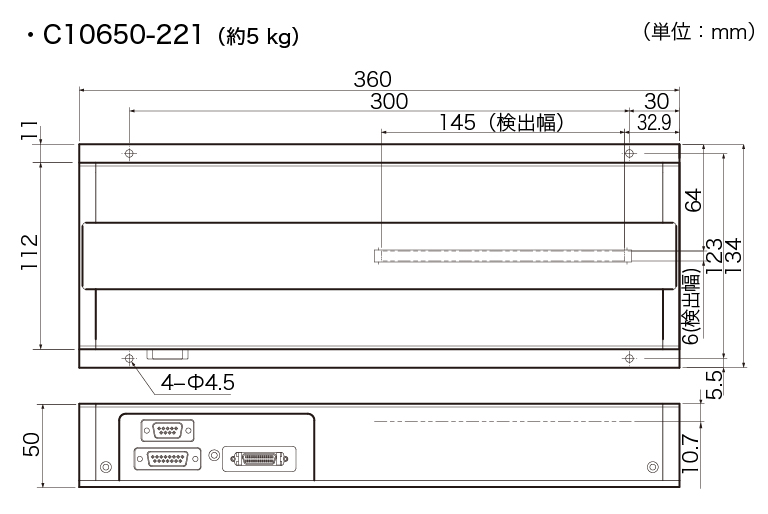

c10650-221 外形寸法図

a8206-60 外形寸法図
