10 Wキセノンフラッシュランプ

電極に低コストカソードを採用しながら、高安定・長寿命といった特長を併せ持った汎用性の高いキセノンフラッシュランプです。
ランプ形状は半球と平板からお選びいただけます。

特性

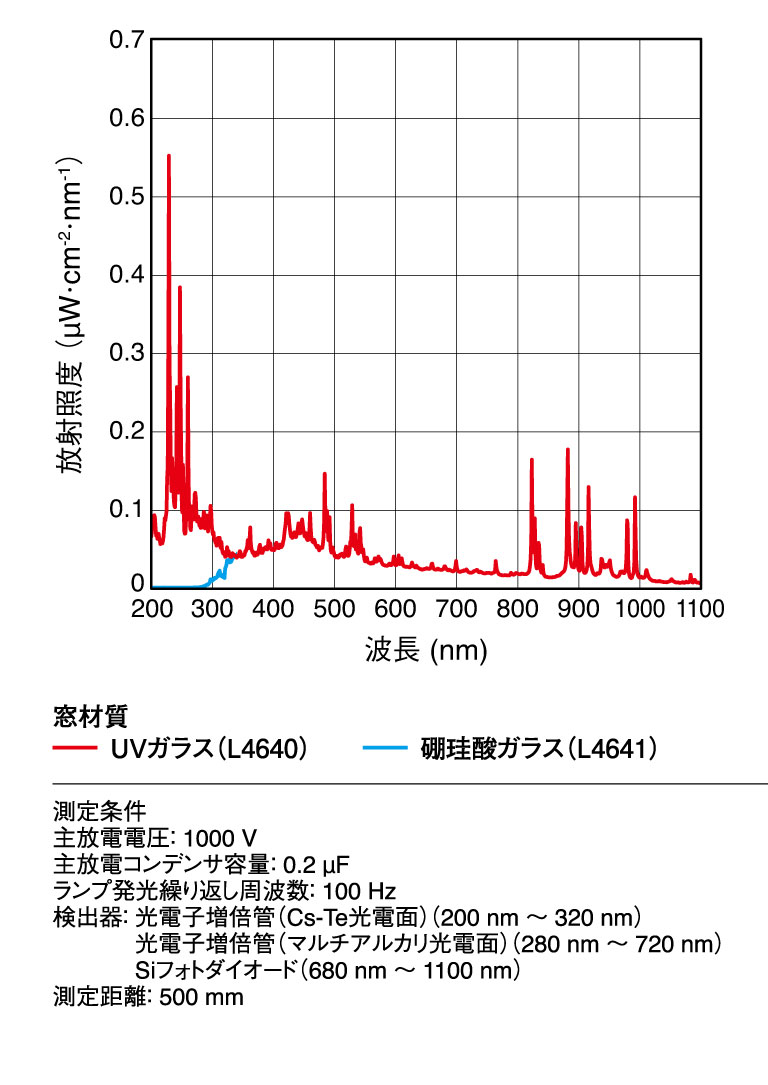

分光放射照度 (代表値)

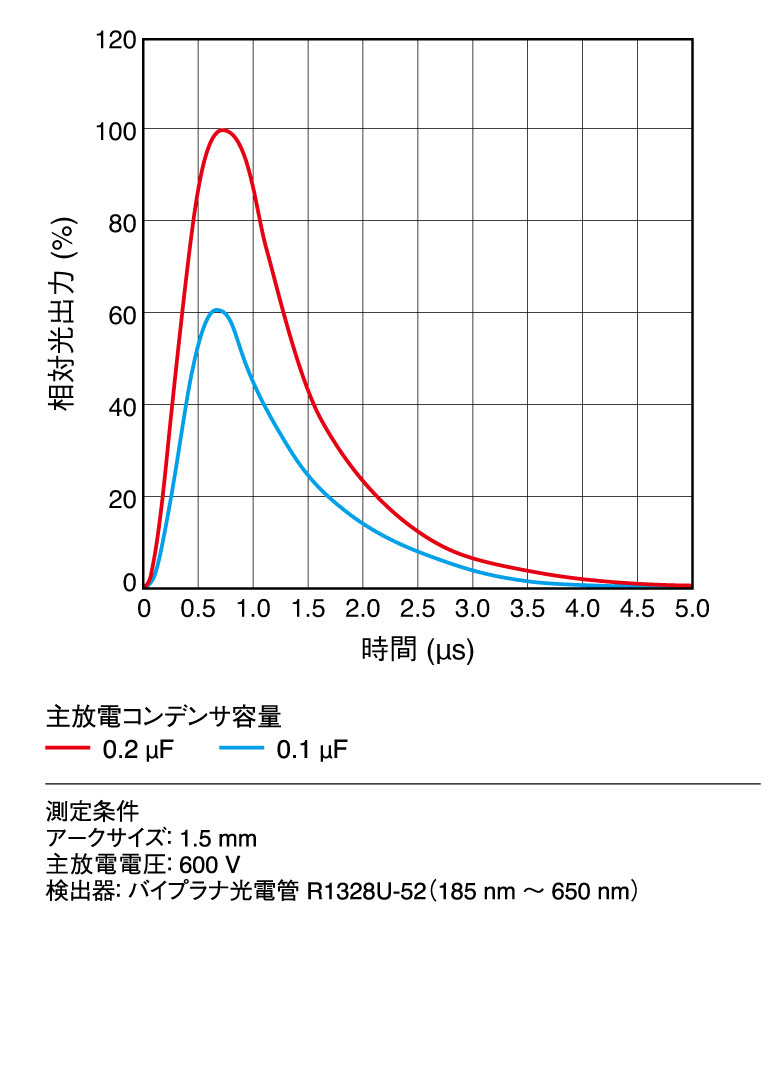

発光パルス波形 (L4640)(代表値)

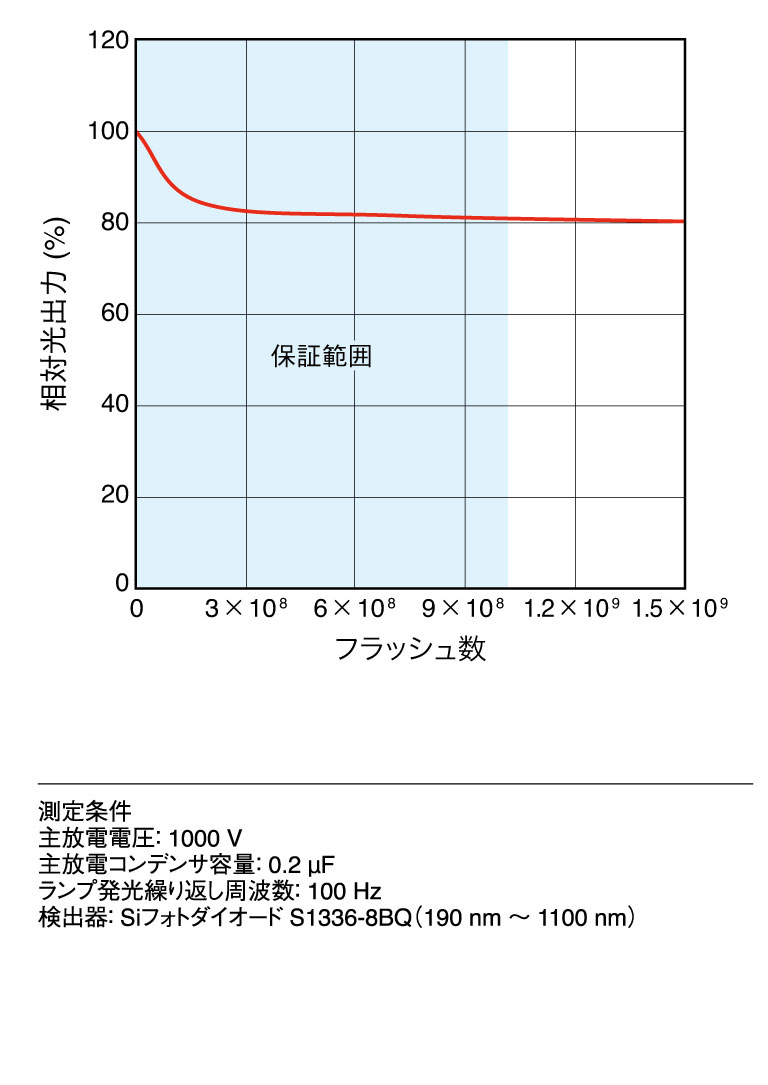

寿命特性 (L4640)(代表値)

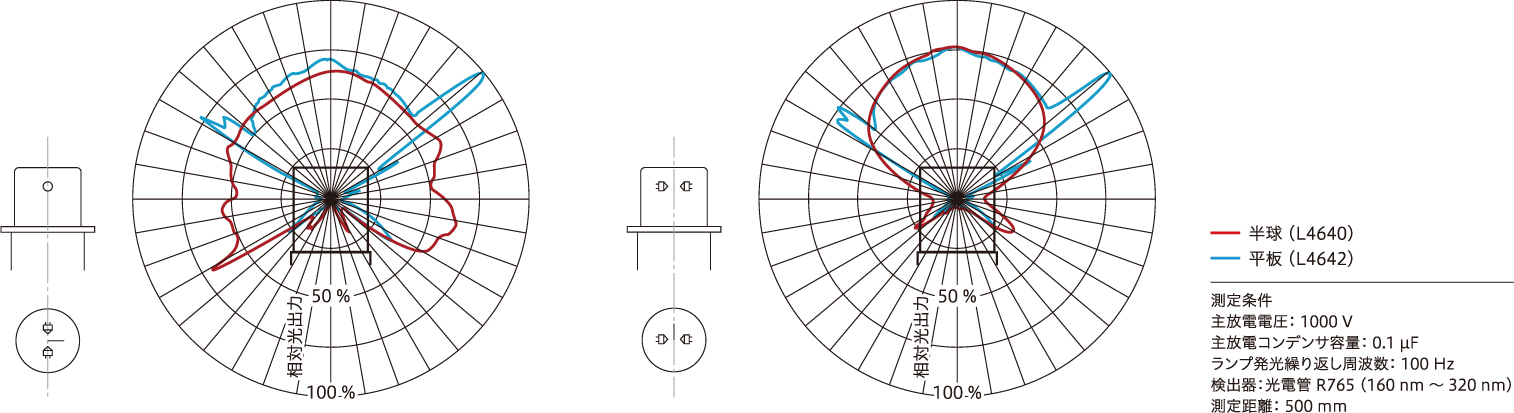

配光特性 (代表値)

仕様

項目 L4640 L4642 L4644 L4646 L4641 L4643 L4645 L4647 単位
ランプ形状 半球 平板 半球 平板 半球 平板 半球 平板
アークサイズ 1.5 3.0 1.5 3.0 mm
窓材質 UVガラス 硼珪酸ガラス
側管材質 UVガラス 硼珪酸ガラス UVガラス 硼珪酸ガラス 硼珪酸ガラス
発光波長範囲 185 ~ 2500 240 ~ 2500 nm
主放電電圧範囲 300 ~ 1000 V
推奨主放電電圧範囲 700 ~ 1000 V
最大ランプ入力エネルギー(1フラッシュ) 動作条件例に記載 mJ
最大ランプ発光繰り返し周波数 (*1) 100 Hz
最大平均ランプ入力(連続) 動作条件例に記載 W
光出力安定性 (*2)(*3) Typ. 0.5 0.4 0.5 0.4 % CV
2.5 2.0 2.5 2.0 % p-p
Max. 1.0 0.8 1.0 0.8 % CV
4.5 4.0 4.5 4.0 % p-p
保証寿命 (*4) 1 × 109 フラッシュ
トリガ電圧 5 ~ 7 kV p-p
冷却方式 自然空冷
動作温度範囲 +5 ~ +40
保存温度範囲 -40 ~ +90
動作湿度範囲 85 %以下(結露なきこと)
保存湿度範囲 95 %以下(結露なきこと)
トリガソケット(別売) (*5) E2442 E2418 E2442 E2418

NOTE:
*1: 高い安定性で動作させるために、ランプ発光繰り返し周波数は10 Hz以上を推奨します。
*2: 光出力安定性(ランプ発光繰り返し周波数が10 Hz以上の場合)
     光出力安定性(% CV) = 光出力標準偏差 / 平均光出力 × 100
     光出力安定性(% p-p) = (最大光出力 - 最小光出力) / 平均光出力 × 100
*3: 5 W動作時(主放電電圧:1000 V、主放電コンデンサ容量:0.1 µF、ランプ発光繰り返し周波数:100 Hz)
*4: 弊社製Siフォトダイオード S1336-8BQ にて測定した値です。
     寿命の定義は主放電電圧 1000 V 、 主放電コンデンサ容量 0.2 µF 、 ランプ発光繰り返し周波数 100 Hzにて、190 nm ~ 1100 nmでの光出力が初期値の50 %に低下した時点、または光出力安定性が仕様のMax.の値を超えた時点としています。
*5: トリガソケットについては、オプションを参照ください。

動作条件例

主放電
コンデンサ容量
(µF)
主放電電圧
(V)
最大ランプ
入力エネルギー(1フラッシュ)
(mJ)
(*6)
最大ランプ発光繰り返し周波数
(Hz)
(*7)
最大平均ランプ入力 (連続)
(W)
(*8)
専用電源
(別売)
(*9)
0.2 1000 100.0 100 10.0 C13316-02
700 49.0 100 4.9
0.1 1000 50.0 100 5.0 C13315
700 24.5 100 2.5

NOTE:
*6: ランプ入力エネルギー(1フラッシュ)(J)
     E = 1/2 × Cm × Vm2  Cm:主放電コンデンサ容量(F)、Vm:主放電電圧(V)
*7: 高い安定性で動作させるために、ランプ発光繰り返し周波数は10 Hz以上を推奨します。
*8: 平均ランプ入力(連続)(W)
     PE × f  E:ランプ入力エネルギー(1フラッシュ)(J)、f:ランプ発光繰り返し周波数(Hz)
*9: 専用電源については、オプションを参照ください。

ラインアップ

読み込み中です件見つかりました

表示項目設定

すべて見る (0件)

該当する製品がありませんでした。
検索条件を変えて再度検索してください。

オプション

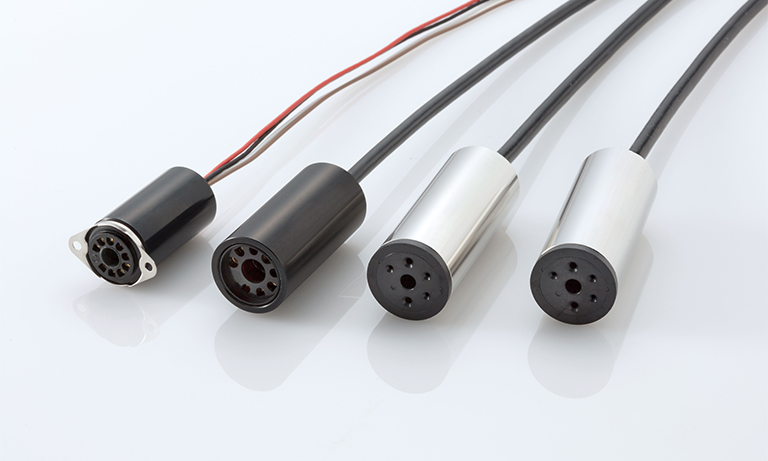

トリガソケット E2418 , E2442

キセノンフラッシュランプ専用のトリガソケットです。高電圧トランス、分圧抵抗、コンデンサを一体化したもので、回路設計や装置設計の煩わしさを低減します。

詳細はカタログをご覧ください。[4.3 MB/PDF]

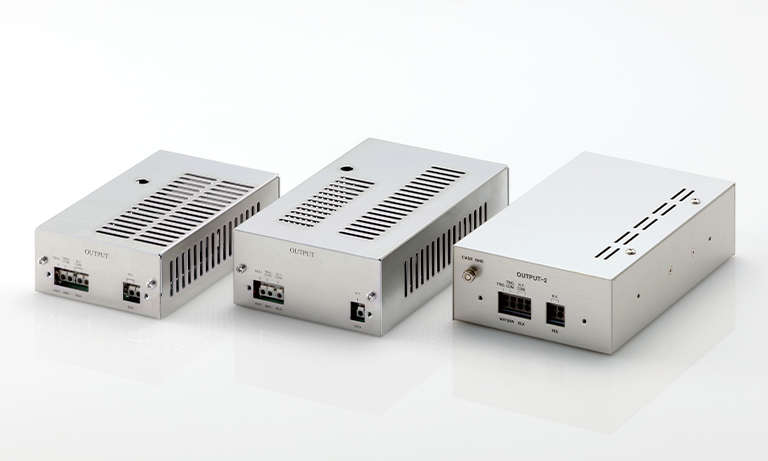

専用電源 C13315/C13316シリーズ

キセノンフラッシュランプの性能を引き出す専用電源です。スイッチング方式の採用に加えて、高速充電回路と放電停止回路を内蔵したことにより、小型・大容量でありながら、キセノンフラッシュランプを高安定に点灯させます。

詳細はカタログをご覧ください。[4.3 MB/PDF]
