キセノンフラッシュランプ キセノンフラッシュランプ

60 Wキセノンフラッシュランプ

弊社が取り扱うキセノンフラッシュランプのなかで最も高出力なキセノンフラッシュランプです。
高出力でありながら、高い安定性を有しています。また、約1.5倍の高出力化を可能にしたミラー内蔵の高出力モデルも用意しています。

特性

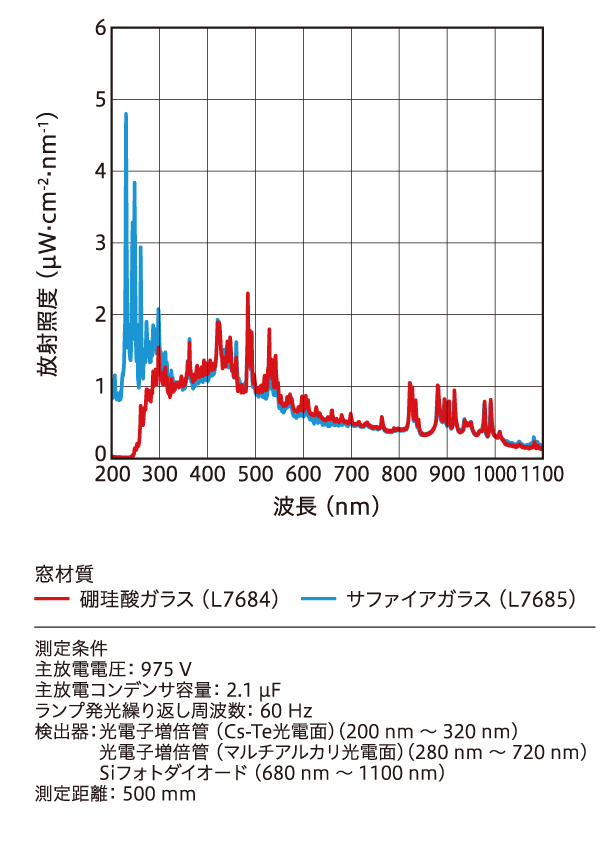

分光放射照度(代表値)

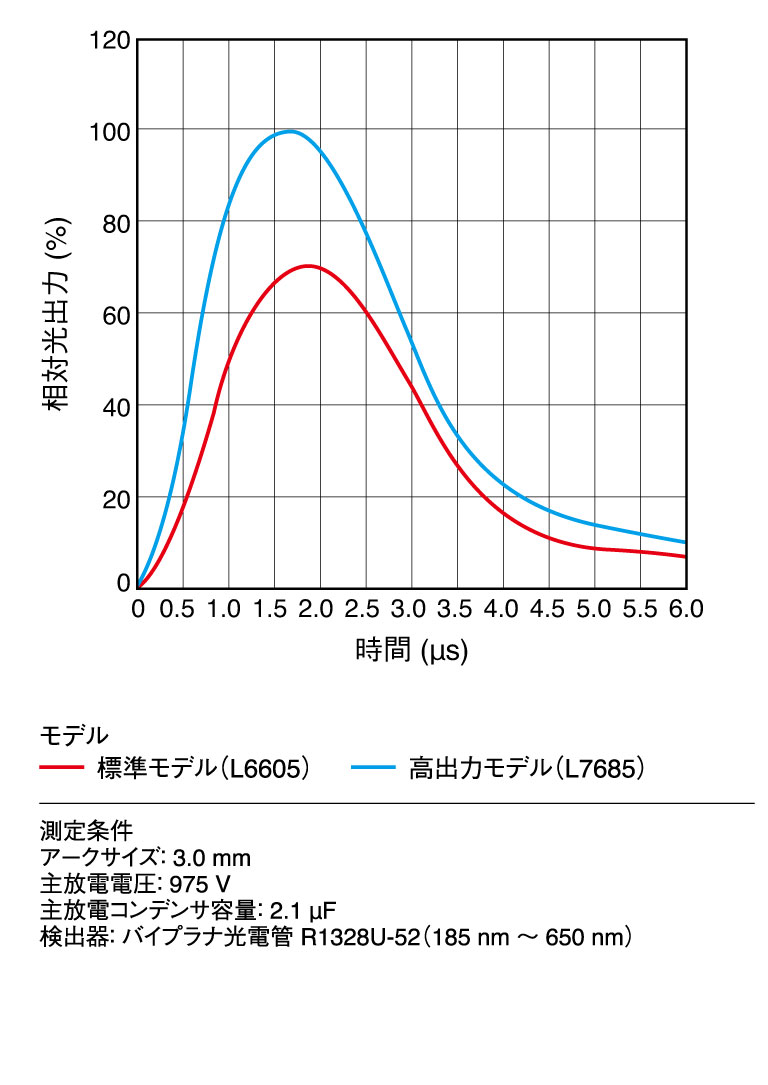

発光パルス波形(代表値)

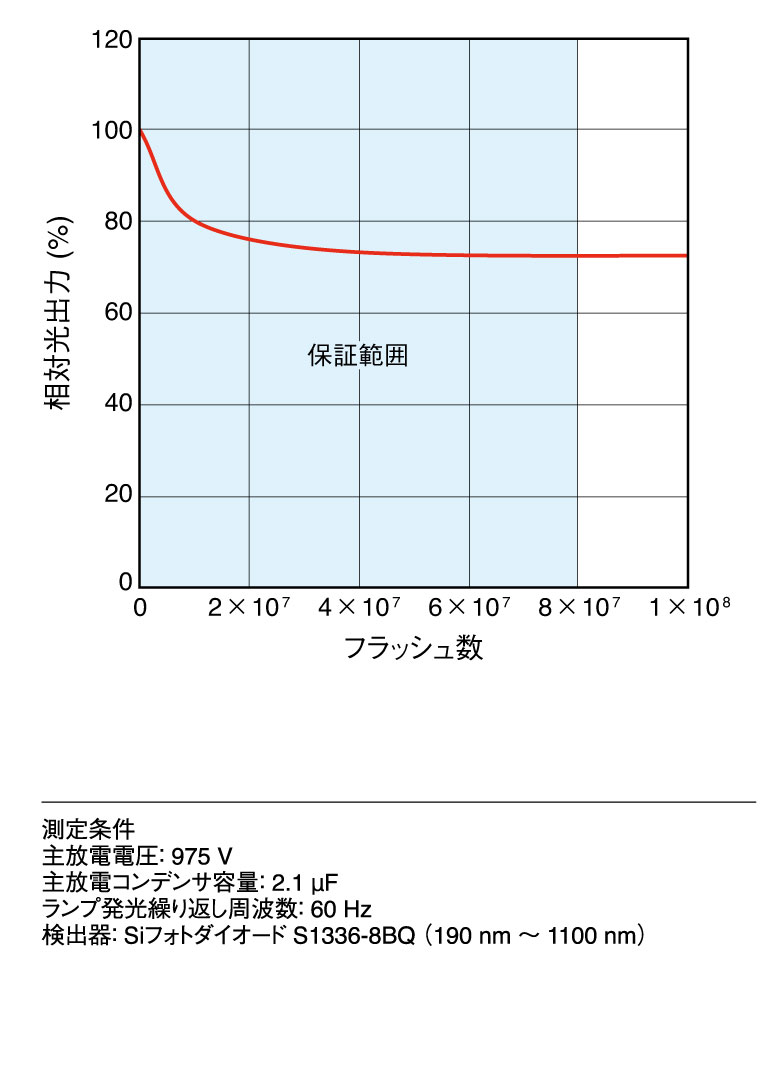

寿命特性(L7685)(代表値)

仕様

項目 標準モデル 高出力モデル 単位
L6604 L6605 L7684 L7685
アークサイズ 3.0 mm
窓材質 硼珪酸ガラス サファイアガラス 硼珪酸ガラス サファイアガラス
側管材質 金属
発光波長範囲 240 ~ 2500 190 ~ 5000 240 ~ 2500 190 ~ 5000 nm
主放電電圧範囲 500 ~ 1000 V
推奨主放電電圧範囲 700 ~ 1000 V
最大ランプ入力エネルギー(1フラッシュ) 動作条件例に記載 mJ
最大ランプ発光繰り返し周波数 (*1) 100 Hz
最大平均ランプ入力(連続) 動作条件例に記載 W
光出力安定性 (*2)(*3) Typ. 0.7 % CV
3.0 % p-p
Max. 1.0 % CV
4.2 % p-p
保証寿命 (*4) 8 × 107 フラッシュ
トリガ電圧 5 ~ 10 kV p-p
冷却方式 (*5) 自然空冷
動作温度範囲 +5 ~ +40
保存温度範囲 -40 ~ +90
動作湿度範囲 85 %以下(結露なきこと)
保存湿度範囲 95 %以下(結露なきこと)
トリガソケット(別売) (*6) E6647
冷却ジャケット(別売) (*7) E6611

NOTE:
*1: 高い安定性で動作させるために、ランプ発光繰り返し周波数は10 Hz以上を推奨します。
*2: 光出力安定性(ランプ発光繰り返し周波数が10 Hz以上の場合)
     光出力安定性(% CV) = 光出力標準偏差 / 平均光出力 × 100
     光出力安定性(% p-p) = (最大光出力 - 最小光出力) / 平均光出力 × 100
*3: 60 W動作時(主放電電圧:975 V、主放電コンデンサ容量:2.1 µF、ランプ発光繰り返し周波数:60 Hz)
*4: 弊社製Siフォトダイオード S1336-8BQ にて測定した値です。
     寿命の定義は主放電電圧 975 V 、 主放電コンデンサ容量 2.1 µF 、ランプ発光繰り返し周波数 60 Hzにて、190 nm ~ 1100 nmでの光出力が初期値の50 %に低下した時点、または光出力安定性が仕様のMax.の値を超えた時点としています。
*5: 最大平均ランプ入力(連続) が 15 W以上の場合は、ランプの管壁温度が150 ℃以下となるように冷却が必要です。オプションの冷却ジャケット E6611を使用してください。
*6: トリガソケットについては、オプションを参照ください。
*7: 冷却ジャケットについては、オプションを参照ください。

動作条件例

主放電
コンデンサ容量
(µF)
主放電電圧
(V)
最大ランプ
入力エネルギー(1フラッシュ)
(mJ)
(*8)
最大ランプ発光繰り返し周波数
(Hz)
(*9)
最大平均ランプ入力(連続)
(W)
(*10)(*11)
主放電
コンデンサ
(外付け)
(別売)
(*12)
専用電源
(別売)
(*13)
2.1 975 1000 60 60 E7289-02 C14352
700 515 100 51.5
0.1 1000 50 100 5
700 25 100 2.5

NOTE:
  *8: ランプ入力エネルギー(1フラッシュ)(J)
       E = 1/2 × Cm × Vm2  Cm:主放電コンデンサ容量(F)、Vm:主放電電圧(V)
  *9: 高い安定性で動作させるために、ランプ発光繰り返し周波数は10 Hz以上を推奨します。
*10: 平均ランプ入力(連続)(W)
       PE × f E:ランプ入力エネルギー(1フラッシュ)(J)、f:ランプ発光繰り返し周波数(Hz)
*11: 最大平均ランプ入力(連続)を60 Wで動作させる場合はオプションの主放電コンデンサ(外付け) E7289-02を使用してください。
*12: 主放電コンデンサ(外付け)については、オプションを参照ください。
*13: 専用電源については、オプションを参照ください。

ラインアップ

読み込み中です件見つかりました

表示項目設定

すべて見る (0件)

該当する製品がありませんでした。
検索条件を変えて再度検索してください。

オプション

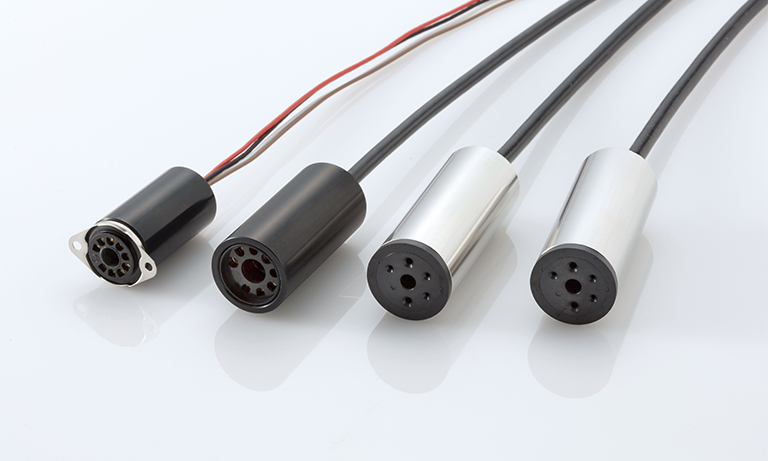

トリガソケット E6647

キセノンフラッシュランプ専用のトリガソケットです。高電圧トランス、分圧抵抗、コンデンサを一体化したもので、回路設計や装置設計の煩わしさを低減します。

詳細はカタログをご覧ください。[4.3 MB/PDF]

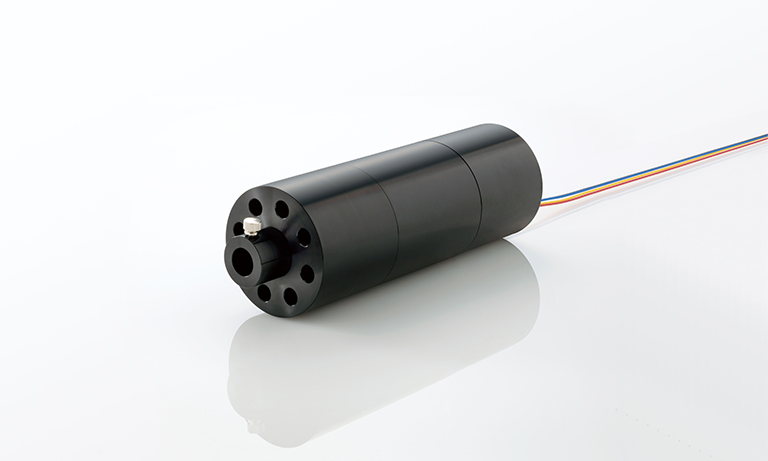

冷却ジャケット E6611

60 Wキセノンフラッシュランプ専用に設計された冷却ジャケットです。キセノンフラッシュランプやトリガソケットの温度を許容値以下で一定に保つことができるため、高い安定性が得られます。

詳細はカタログをご覧ください。[4.3 MB/PDF]

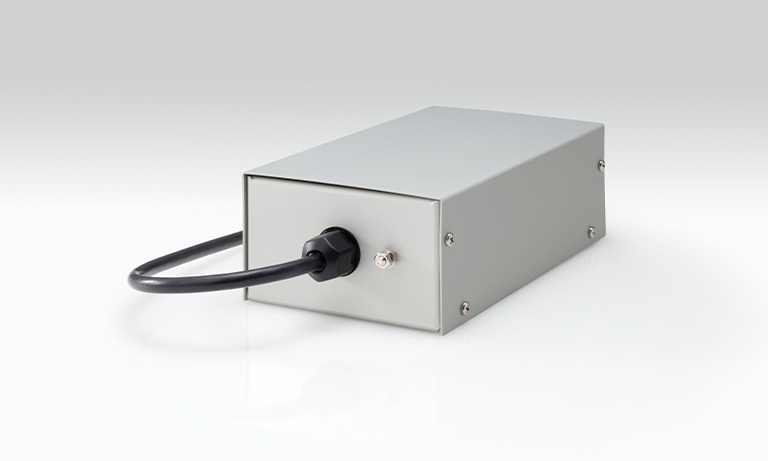

主放電コンデンサ(外付け) E7289-02

60 Wキセノンフラッシュランプを最大平均ランプ入力(連続)60 Wで動作させるための主放電コンデンサ(2 µF)です。専用電源と結線するだけで、安全に動作させることができます。

詳細はカタログをご覧ください。[4.3 MB/PDF]

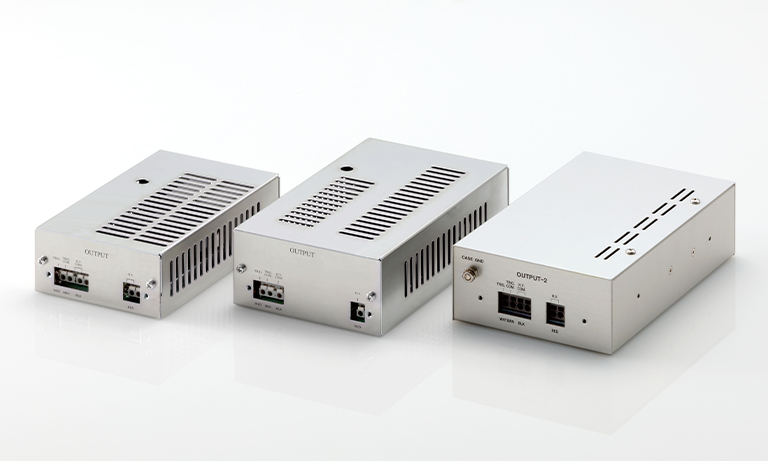

専用電源 C14352

キセノンフラッシュランプの性能を引き出す専用電源です。スイッチング方式の採用に加えて、高速充電回路と放電停止回路を内蔵したことにより、小型・大容量でありながら、キセノンフラッシュランプを高安定に点灯させます。

詳細はカタログをご覧ください。[4.3 MB/PDF]
