ピンホール検査ユニット ピンホール検査ユニット

特長 | 光学式ピンホール検査ユニット

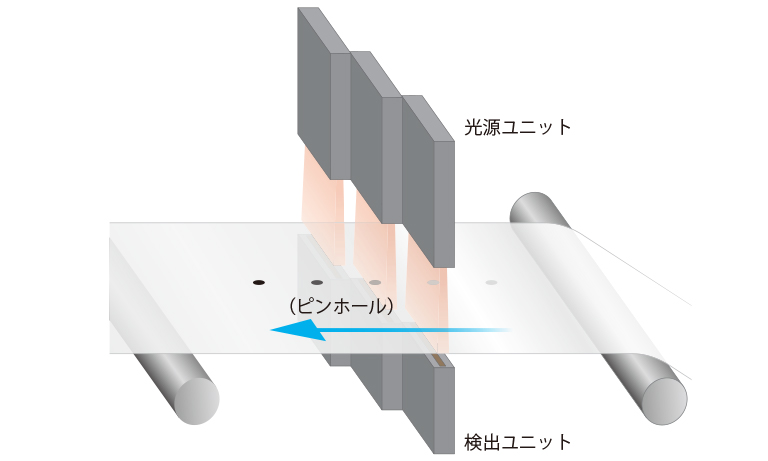

モノづくりにおける小さな穴を、光によってみつけだす。

モノづくりにおける小さな穴を光によって見つけ出す。 浜松ホトニクスのピンホール検査ユニットは、ごく小さな穴を見逃さずに捉え、製品の品質 / 信頼性向上に貢献します。

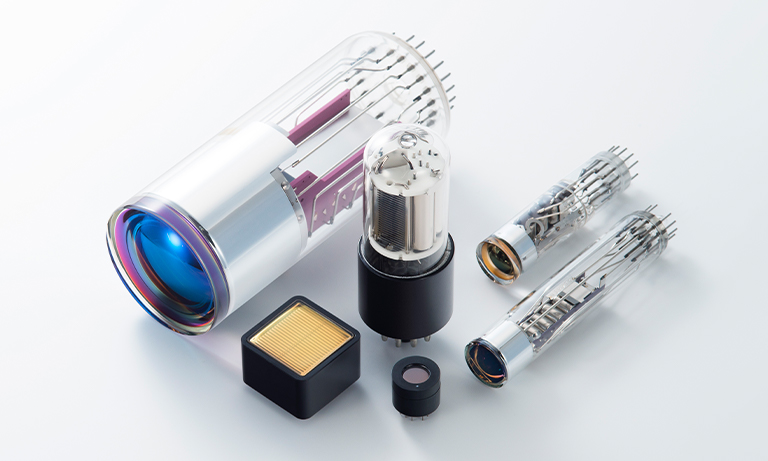

自社製光センサ内蔵で実現した高い性能

弊社は創業以来、光センサメーカとして光検出技術を長きにわたり追求し、センサの設計・製造・開発を続けてきました。ピンホール検査ユニットは、その長年の経験から生まれた自社製の高感度光センサを最適な光学設計で搭載しており、ピンホールの検出において、最小1 μmまで検出できる高い感度を実現しています。
また、ロールtoロールの搬送ラインにおいては、最速600 m/minまでの高速搬送に対応可能です。

非破壊・非接触検査の実現でワークへのストレスをフリーに

ピンホール検査ユニットを用いた光学式の検査手法では、液体、電界、磁場、電解液などのストレスにワークをさらしません。
そのため、液体につけることのできない紙や不織布など強度の低い素材の検査や、薬品や食品のパッケージといった繊細かつクリーンな扱いが求められる製品の検査を可能とします。

他方式との比較

  浜松ホトニクス製
ピンホール検査ユニット
目視検査 カメラ検査
検出能力
★★★★
高検出能力
目で見える欠陥のみ
★★★
光量とカメラの感度に依る
対応ワーク種類
★★★
幅広く対応
目で見える欠陥のみ
★★★
幅広く対応
対応ラインスピード
★★★★
高速搬送にも対応
ライン対応不可
★★
一般的に弊社製ユニットに劣る
対応ワークサイズ
★★★
幅広く対応
★★★
幅広く対応
★★
カメラの視野角に依る
イニシャルコスト
★★
カメラと比較し低額
★★★
導入費用不要
高額の導入費用が必要
メンテナンス
★★★
簡易構成で容易なメンテナンス
作業人員が必要
★★
校正が必要で要メンテナンス
位置 / 大きさ判定
不可能
★★
低精度だが可能
★★★★
精度良く判定可能

星の数は目安評価であり、ワークや使用条件、個別の相性によっては優劣が入れ替わる場合があります。

製品の購入やさらに詳しい情報についてはお問い合わせください。
