CMOSリニアイメージセンサ

S10226-10

小型・樹脂封止型CMOSイメージセンサ






■特長
・小型で高いコストパフォーマンスを実現
・画素ピッチ: 7.8 μm 画素高さ: 125 μm
・1024画素
・単一3.3 V電源動作が可能
・高感度、低暗電流、低ノイズ
・入出力特性に優れたオンチップチャージアンプを搭載
・タイミング発生回路を内蔵し、スタートパルスとクロックパルスだけで動作
・ビデオデータレート: 200 kHz max.
・感度波長範囲: 400~1000 nm



タイプ 樹脂封止型パッケージ
イメージサイズ 7.9872 x 0.125 mm
有効画素数 1024 x 1 pixels
画素サイズ 7.8 x 125 μm
感度波長範囲 400~1000 nm
ラインレート max. 194 ライン/s
冷却 非冷却
窓材 シリコーン樹脂
パッケージ ガラスエポキシ
測定条件 指定のない場合はTyp. Ta=25 ℃, f(CLK)=800 kHz, Vdd=5 V: V(CLK)=V(ST)=5 V, Vdd=3.3 V: V(CLK)=V(ST)=3.3 V

分光感度特性

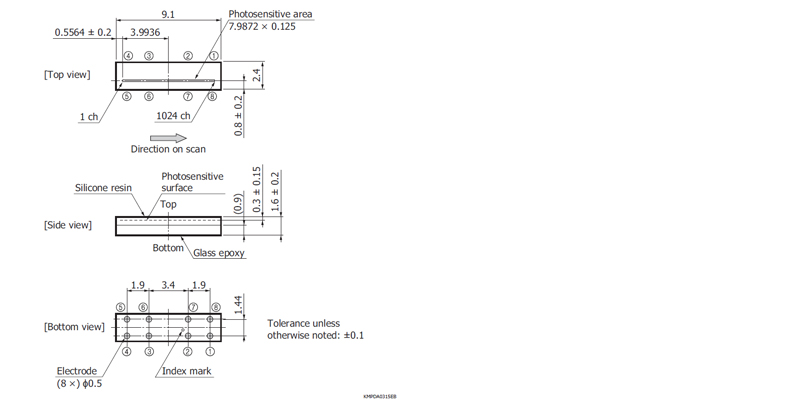

外形寸法図 (単位: mm)
