CMOSリニアイメージセンサ

S11106-10

小型で高いコストパフォーマンスを実現

S11106-10はビデオデータレート10 MHz、低消費電流を実現した樹脂封止型のCMOSリニアイメージセンサです。


■特長
・小型で高いコストパフォーマンスを実現
・樹脂封止型、表面実装型パッケージ: 2.4 × 9.1 × 1.6t mm
・画素サイズ: 63.5 × 63.5 μm
・128画素
・高速データレート: 10 MHz max.
・3 Vまたは5 V単一電源動作
・タイミング発生回路を内蔵し、スタートパルスとクロックパルスだけで動作
・低消費電流
・同時蓄積が可能

タイプ 樹脂封止型パッケージ
イメージサイズ 8.06 x 0.0635 mm
有効画素数 128 x 1 pixels
画素サイズ 63.5 x 63.5 μm
感度波長範囲 400~1000 nm
ラインレート max. 67568 ライン/s
冷却 非冷却
窓材 シリコーン樹脂
パッケージ ガラスエポキシ
測定条件 指定のない場合はTyp. Ta=25 ℃, Vdd=3 V/5 V, V(CLK)=V(ST)=Vdd, f(CLK)=10 MHz

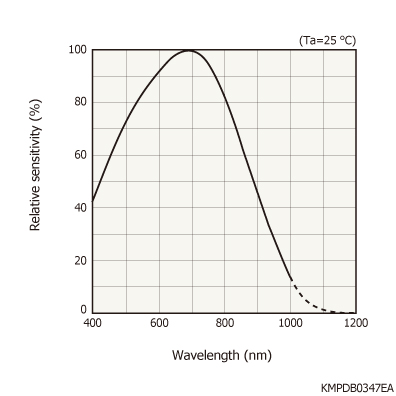

分光感度特性

外形寸法図 (単位: mm)
