Siフォトダイオードアレイ

S7505-01

RGB用カラーセンサ

S7505-01は、Blue、Green、Redにそれぞれ感度をもった3 ch (RGB) フォトダイオードを1パッケージに収めたカラーセンサです。


■特長
・3 ch (RGB) Siフォトダイオード
・表面実装型プラスチックパッケージ (9 × 9.6 mm)
・高感度

タイプ フォトダイオード
パッケージ プラスチック
パッケージタイプ 表面実装型
パッケージサイズ 9.0 × 9.6 × 2.1 mm
受光面サイズ 3.2 × 3.2 mm
感度波長範囲 (Blue) 400~540 nm
感度波長範囲 (Green) 480~600 nm
感度波長範囲 (Red) 590~720 nm
最大感度波長 (Blue) 460 nm
最大感度波長 (Green) 540 nm
最大感度波長 (Red) 620 nm
受光感度 (Blue) 0.18 A/W
受光感度 (Green) 0.23 A/W
受光感度 (Red) 0.16 A/W
暗電流 max. 0.2 nA
上昇時間 0.5 μs
動作温度 -10~+60 ℃
保存温度 -20~+70 ℃
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子あたり, 受光感度: λ=λp, 暗電流 (全素子合計): VR=1 V

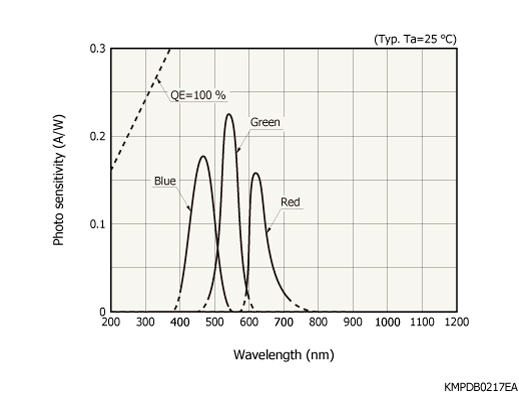

分光感度特性

外形寸法図 (単位: mm)
