Siフォトダイオードアレイ

S9032-02

RGBカラーセンサ

S9032-02は、Blue (λp=460 nm)、Green (λp=540 nm)、Red (λp=620 nm)にそれぞれ感度をもつ3 ch (RGB)フォトダイオードを1パッケージに収めたカラーセンサです。受光部はφ2 mm/3分割 (RGB)となっています。


■特長
・3 ch (RGB)Siフォトダイオード
・表面実装型小型プラスチックパッケージ
・視感度に近い分光感度特性
・近赤外域に感度をもたない
・受光部: φ2 mm/3分割 (RGB)

タイプ フォトダイオード
パッケージ プラスチック
パッケージタイプ 表面実装型
パッケージサイズ 4.0 × 4.7 × 2.55 mm
受光面サイズ φ2 mm
感度波長範囲 (Blue) 400~540 nm
感度波長範囲 (Green) 480~600 nm
感度波長範囲 (Red) 590~720 nm
最大感度波長 (Blue) 460 nm
最大感度波長 (Green) 540 nm
最大感度波長 (Red) 620 nm
受光感度 (Blue) 0.18 A/W
受光感度 (Green) 0.23 A/W
受光感度 (Red) 0.16 A/W
暗電流 max. 0.1 nA
端子間容量 40 pF
上昇時間 0.2 μs
動作温度 -25~+85 ℃
保存温度 -40~+85 ℃
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子あたり, 受光感度: λ=λp, 暗電流 (全素子合計): VR=1 V

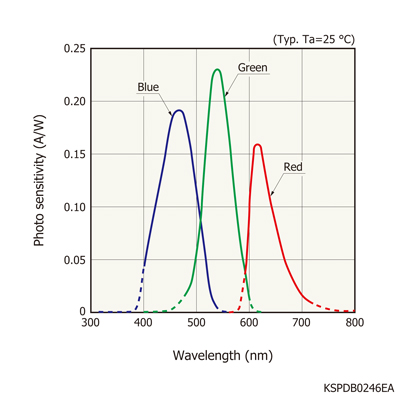

分光感度特性

外形寸法図 (単位: mm)
