カラーセンサ

S9706

12ビットデジタル出力

S9706は、Red (λ=615 nm)、Green (λ=540 nm)、Blue (λ=465 nm)にそれぞれ感度をもつデジタルカラーセンサです。検出結果は12ビットのデジタル値でシリアルに出力されます。3つの12ビットレジスタを内蔵しており、RGB3色の同時測光が可能です。感度設定が2段階あり、広範囲の測光が可能です。


■特長
・12ビットデジタル出力
・RGB3色を同時測光
・2段階の感度切り替え機能 (感度比 1:9)
・低電圧 (3.3 V)動作
・CMOSモノリシックフォトIC
・外付け部品が不要

タイプ デジタルフォトIC
パッケージ プラスチック
パッケージタイプ 表面実装型
パッケージサイズ 4.0 × 4.7 × 2.6 mm
受光面サイズ 1.2 × 1.2 mm
感度波長範囲 (Blue) 400~540 nm
感度波長範囲 (Green) 480~600 nm
感度波長範囲 (Red) 590~720 nm
最大感度波長 (Blue) 465 nm
最大感度波長 (Green) 540 nm
最大感度波長 (Red) 615 nm
受光感度 Lowレンジ(Blue) 0.21 LSB/lx
受光感度 Lowレンジ (Green) 0.45 LSB/lx
受光感度 Lowレンジ (Red) 0.64 LSB/lx
受光感度 Highレンジ(Blue) 1.9 LSB/lx
受光感度 Highレンジ (Green) 4.1 LSB/lx
受光感度 Highレンジ (Red) 5.8 LSB/lx
動作温度 -25~+85 ℃
保存温度 -20~+85 ℃
測定条件 Ta=25 ℃, Vdd=5 V, Tg=100 ms, A光源

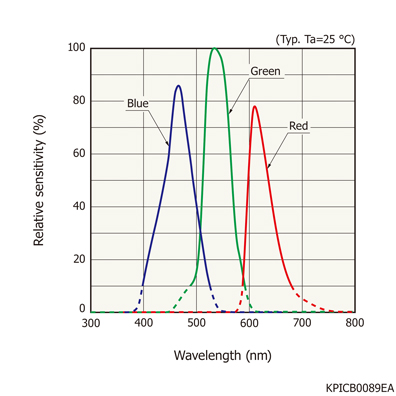

分光感度特性

外形寸法図 (単位: mm)
