フォトICダイオード

S7183

フォトダイオード出力をリニア電流増幅



フォトダイオードの発生する光電流を電流増幅して出力するフォトICです。光電流を1300倍に増幅するため、小さな受光面サイズでありながら、20 × 20 mmの受光面サイズのフォトダイオードと同等の出力を得ることができます。なお、使用方法は、逆電圧を印加したフォトダイオードと同等ですが、多くの場合、負荷抵抗の接続で十分な出力電圧が得られます。


■特長
・透明プラスチックパッケージ
・フォトダイオードと同じ使いやすさ
・フォトトランジスタ並みの大きな電流出力
・良好なリニアリティ



パッケージ プラスチック
パッケージタイプ SIP型
出力 アナログ
逆電圧 -0.5 ~ +16 V
感度波長範囲 300~1000 nm
最大感度波長 650 nm
光電流 1 mA
動作温度 -30+80 ℃
保存温度 -40+85 ℃
特徴 赤外感度あり
測定条件 Ta=25 ℃, 光電流: 2856 K, 100 lx

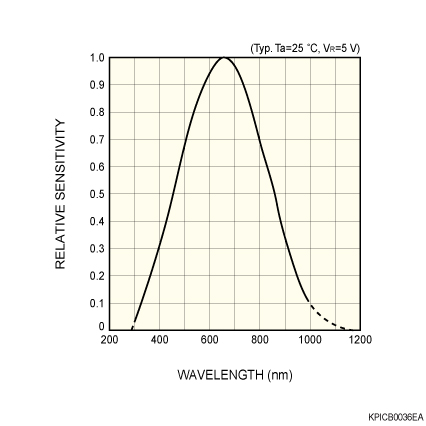

分光感度特性

外形寸法図 (単位: mm)
