照度―周波数変換フォトIC

S9705-01DT

光の強さを出力パルスの周波数に変換



S9705-01DTは、電流-周波数変換器とフォトダイオードを組み合わせたCMOSフォトICです。入射光強度に比例した発振周波数の矩形波 (デューティ比 50 %)を出力します。CMOSレベル出力のため、マイコンなどのロジック回路入力に直接接続できます。広いダイナミックレンジをもち、カウンタなどと組み合わせることにより、容易に光強度を測定することができます。


■特長
・光の強さを周波数に変換
・広いダイナミックレンジ: 5けた
・良好なリニアリティ
・出力タイミングのリセット機能
・出力はマイコンに直接接続可能
・4ピンプラスチックパッケージ



パッケージ プラスチック
パッケージタイプ 表面実装型
出力 デジタル
電源電圧 2.7 ~ 5.5 V
感度波長範囲 320~1000 nm
最大感度波長 620 nm
出力周波数 40 kHz
動作温度 -40+85 ℃
保存温度 -40+100 ℃
特徴 CMOSレベルデジタル出力

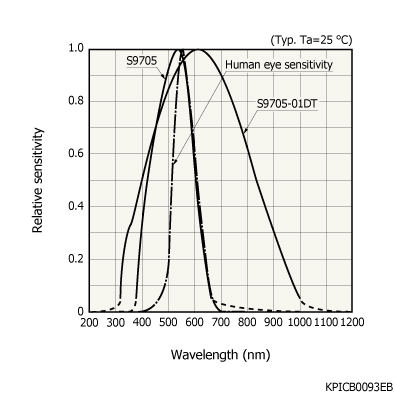

分光感度特性

外形寸法図 (単位: mm)
