Si PINフォトダイオードアレイ

S4349

4分割Si PINフォトダイオード

S4349は紫外から近赤外までに感度をもつ、4分割Si PINフォトダイオードです。素子が2次元に4分割されているため、位置検出、レーザ光軸合わせなどに適しています。


■特長
・ 2次元分割の4素子型
・低クロストーク: 2% max.
・感度波長範囲: 190~1000 nm
・高速応答: fc=20 MHz
・TO-5メタルパッケージ

素子数 4 (分割)
パッケージ メタル
パッケージカテゴリ TO-5
冷却 非冷却
感度波長範囲 190~1000 nm
最大感度波長 typ. 720 nm
受光感度 typ. 0.45 A/W
暗電流 max. 200 pA
遮断周波数 typ. 20 MHz
端子間容量 typ. 25 pF
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子当たり, 受光感度: λ=λp, 暗電流: VR=5 V, 遮断周波数: VR=5 V, 端子間容量: VR=5 V, f=1 MHz

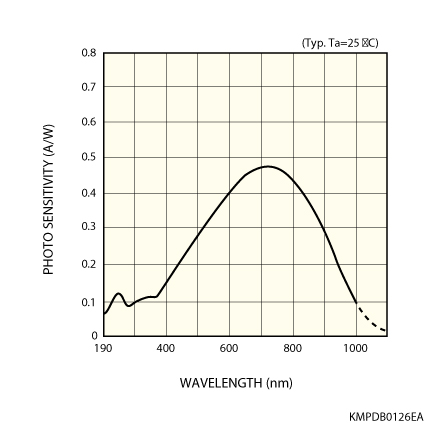

分光感度特性

外形寸法図 (単位: mm)
