Siフォトダイオードアレイ

S12362-421

X線非破壊検査用の裏面入射型フォトダイオードアレイ (素子間ピッチ: 2.5 mm)

裏面入射型構造を採用したX線非破壊検査用の16素子Siフォトダイオードアレイです。裏面入射型フォトダイオードアレイは、入射面側にボンディングワイヤと受光部がないため取り扱いが容易で、ワイヤへのダメージを気にすることなくシンチレータを実装することができます。


■特長
・素子サイズ: 2.2 (W) × 2.7 (H) mm/1素子
・素子間ピッチ: 2.5 mm × 16素子
・40.4 (W) × 10.2 (H) mmの基板に実装
・複数配列により長尺化が可能
・デュアルエナジーイメージングに対応 (上下2層に組み合わせて使用)

素子サイズ (1素子あたり) 2.2 × 2.7 mm
素子数 16
パッケージ ガラスエポキシ
パッケージカテゴリ シンチレータ付
シンチレータタイプ 蛍光紙
冷却 非冷却
暗電流 max. 50 pA
上昇時間 typ. 6.5 μs
端子間容量 typ. 75 pF
測定条件 Ta=25 ℃, 1素子あたり

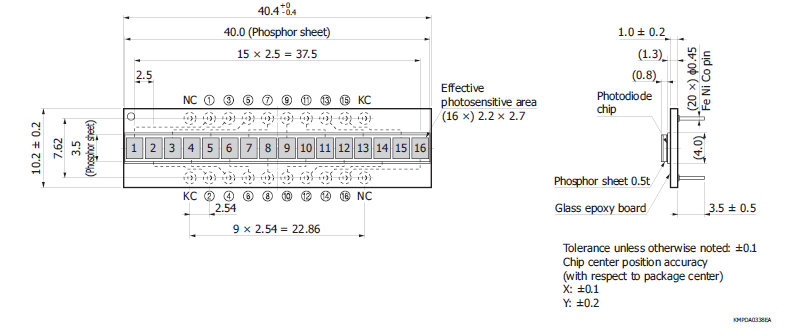

外形寸法図 (単位: mm)
