Siフォトダイオードアレイ

S8558

表面実装対応16素子アレイ

S8558は、表面実装対応のチップキャリアパッケ-ジを使用した16素子Si PINフォトダイオ-ドアレイです。はんだリフロ- による実装が可能で、16分割の1次元フォトダイオ-ドアレイのため分光光度計や距離計測などの幅広い用途にご利用いただけます。


■特長
・受光面サイズ: 0.7 × 2.0 mm (× 16素子)
・表面実装対応チップキャリアパッケ-ジ
・はんだリフロ-対応品
・高感度

素子サイズ (1素子あたり) 0.7 × 2.0 mm
素子数 16
パッケージ セラミック
パッケージカテゴリ 表面実装型
シンチレータタイプ なし
冷却 非冷却
逆電圧 max. 30 V
感度波長範囲 320~1100 nm
最大感度波長 typ. 960 nm
受光感度 typ. 0.72 A/W
暗電流 max. 1000 pA
端子間容量 typ. 5 pF
測定条件 指定のない場合はTyp. Ta=25 ℃, 1素子あたり, 受光感度: λ=λp, 暗電流: VR=10 V, 端子間容量: VR=10 V, f=1 MHz

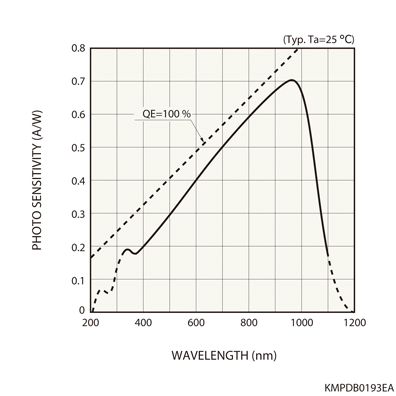

分光感度特性

外形寸法図 (単位: mm)
